Инструкция по программированию дополнительных пультов CAME серии TOP  (TOP-432EE, TOP-434EE)

Пульты CAME TOP 432EE и TOP 434EE имеют функцию передачи кода от пульта к пульту. Программирование в приемник блока управления или внешний приемник CAME производится по инструкции приёмника. Приемники  CAME запоминают один или два (двухканальные приемники и платы управления автоматикой) кода. Увеличение количества используемых пультов происходит за счет передачи кода от пульта, занесенного в память первым. После передачи рабочего кода на новый пульт, вновь запрограммированный пульт так же может передовать рабочий код.

Специально для серии EE, разработан встраиваемый приемник AF43RU, приемник AF43S также имеет возможность работать с пультами EE, при условии установки перемычки на приемнике в положение кодировки TAM.

Для программирования дополнительных пультов необходимо следующее:

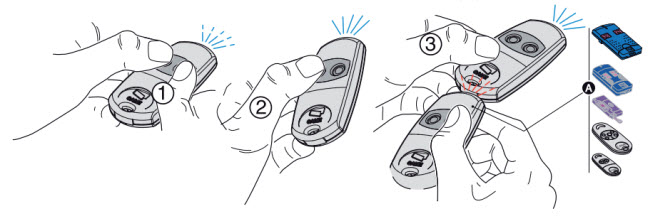

1.Нажать и удерживать обе кнопки на брелке-передатчике,который необходимо
запрограммировать. Удерживать нажатыми кнопки пока светодиодный индикатор на нем начнет быстро мигать.

2.Отпустить кнопки и нажать на одну, которую необходимо запрограммировать. Индикатор должен загореться ровным светом.

3.Не более чем через 10 секунд поднести мастер-брелок снизу и сзади к программируемому (на котором горит индикатор) и однократно нажать рабочую кнопку. Светодиодный индикатор вспыхнет три раза и погаснет.

Повторите пункты 1-3 для программирования других кнопок.

Картинка с сайта: xn——7kcdhhlz3at2akeg8k.com

Пульты CAME TOP 432EE и TOP434EE совместимы с ранее выпускаемыми пультами TOP 432NA и TOP 434NA,  TOP 432SA и TOP 434SA,  TOP 432S и TOP 434S, только в одностароннем порядке. То есть сигнал со старых пультов можно записать на пульты EE, а сигнал с пульта EE записать на пульты старых серий невозможно.

Скачать инструкцию

Инструкция по программированию секретного кода пультов CAME серии TW2EE. Инструкция программирования дополнительного пульта.

Артикул: Программирование CAME TWIN

ПОДРОБНЕЕ

 Пульты дистанционного управления CAME TW2EE и TW4EE, совместимые с сериями TOP и TAM с рабочей частотой 433,92 МГц. Любой кнопке можно присвоить разный код. Каждый из этих кодов можно распознать по характерному именно для него миганию светодиодного индикатора.

 Активация Key Code

 1. Установите ключ с помощью DIP-переключателей (10 Dip ON/OFF; по крайней мере 1 должен быть в положении ON)

 2. Нажмите и удерживайте кнопки P1 и P2 до тех пор, пока светодиодный индикатор не замигает быстрее.

 3. Отпустите только левую кнопку P1.

 4. Когда светодиодный индикатор загорится ровным светом, можно будет также отпустить кнопку P2.

 5. Установите все DIP-переключатели в положение OFF.

 Активация совместимости с пультами ДУ TWIN2/4

 1. Скопируйте ключ DIP-переключателей.

 2. Нажмите и удерживайте кнопки P1 и P2 до тех пор, пока светодиодный индикатор не замигает быстрее.

 3. Отпустите только правую кнопку P2.

 4. Когда светодиодный индикатор загорится ровным светом, можно будет также отпустить кнопку P1.

 5. Установите DIP-переключатели обратно в положение OFF.

Программирование пульта

Программирование пульта для: распашных, откатных и подъемно секционных ворот, а также шлагбаума. Процесс программирования пульта для ворот или шлагбаума можно разделить на несколько пунктов. Пульт можно запрограммировать напрямую в блок управления воротами или установить внешний приемник, в который программируется пульт. После занесения пульта в память блока управления последующие пульты клонируются. Это основное правило в программирование пультов.

Программирование пульта CAME

Запись пульта CAME в блок управления

Программирование пульта в блок управления воротами необходимо сделать один раз. После этого все последующие пульты клонируются от пульта к пульту. Рассмотрим пример занесения пульта Came в память блока управления. Например для добавления первого пульта в блок управления CAME BX-74-78 необходимо сделать следующее:

• На плате есть две кнопки CH1 и СН2 (канал 1 и канал 2). Для добавления пульта необходимо нажать и удерживать кнопку CH1 на электронной плате. При этом светодиодный индикатор мигает.
• Нажать кнопку на пульте, которую хотим записать в память. Если индикатор загорелся ровным светом, то программирование прошло успешно. Кнопка добавлена.

CH1 — Канал для управления одной из функций платы привода (режим «только открыть» / «открыть-закрыть изменить направление» или «открыть-стоп-закрыть-стоп», в зависимости от установленного с помощью переключателей 2 и 3 A режима работы).

При программировании пульта в плату управления или внешнего приемника частота пульта и приемника должна быть одинаковой.

Картинка с сайта: indeksstroy.ru

Таким образом добавили кнопку управления воротами в блок управления. Все последующие пульты не нужно добавлять так же. Остальные пульты необходимо клонировать от этого пульта. Кнопку можно выбирать другую. Один пульт может открывать несколько ворот.

При занесении пульта в память блока управления необходимо, чтобы была установлена дополнительная плата для радиоприемника. На схеме под номером 10.

Запись пульта во внешний приемник CAME

Внешний радиоприемник RE432M подключается к плате управления воротами с помощью кабеля. Например можно использовать витую пару. Необходимо подключить питание 24/12В и реле. На плате блока управления есть выход 24В для подключения внешних устройств. Например фотоэлементов. Клеммы 10 и 11 — используются для питания 24В. На приемнике RE432M с помощью перемычек нужно выставить питание 24В. А реле подключаем на контакты управление кнопкой 2 и 7. С OUT1 подключить на клеммы 2 и 7.

После несложного подключения необходимо запрограммировать пульт в приемник. Для понимания ПУЛЬТ — передатчик, RE432M — приемник. Программирование осуществляется также, как и добавление пульта в плату управления. На приемнике RE432M есть две кнопку CH1 и CH2. Добавляем пульт в первый канал. CH1.

1. Подать питание на приемник
2. Нажать и удерживать кнопку CH1. Индикатор мигает.
3. Нажать кнопку на пульте. Индикатор горит ровным светом. Это говорит о том, что пульт добавлен в память.
4. Отпустить кнопку на пульте.

Так же к блоку управления CAME можно подключить любой внешний приемник, подключив его на контакты 2 и 7. Например Радиореле ACS 101/102 Будьте внимательны — у блоков управления CAME, на плате нет выхода 12В. Только 24В. Для подключения внешнего приемника понадобится внешний блок питания 12В.

Источник

По устройствам радиоуправления

Картинка с сайта: indeksstroy.ru

Нажать и удерживать кнопку PROG (CH1) на блоке управления. Светодиодный индикатор начинает мигать. Нажать необходимую кнопку на брелке-передатчике. Светодиодный индикатор (на блоке управления) загорается ровным светом, что свидетельствует об успешном программировании блока управления. Отпустите обе кнопки.

• Распашные ворота
• Откатные ворота
• Гаражные ворота
• Промышленные ворота
• Автоматические шлагбаумы
• Парковки и цепные барьеры
• Автоматика для дверей
• Блоки управления
• Радиоуправление
• Устройства управления
• Устройства безопасности
• Турникеты
• Контроль доступа
• Оконная автоматика MOWIN

Сборочные чертежи автоматики САМЕ В данном разделе представлены сборочные чертежи электроприводов ворот, автоматических шлагбаумов, цепных барьеров и парковок CAME.

БЕСПЛАТНАЯ доставка по Санкт-Петербургу при заказе от 15 000 рублей. Цена доставки по Санкт-Петербургу при заказе до 15 000 руб.: При заказе от 1000 до 5000 руб.
Открыть раздел Доставка

Телефон службы технической поддержки (автоматика для ворот и шлагбаумы CAME).

Распашные ворота:Приводы на распашные ворота компании CAME можно разделить на два основных типа: наружной и подземной установки.

• Приводы серии ATI
• Приводы серии KRONO
• Приводы серии FERNI
• Приводы серии FAST
• Приводы серии STYLO
• Приводы серии FLEX
• Приводы серии AXO
• Приводы серии AMICO
• Приводы серии FROG-J
• Приводы серии FROG
• Приводы серии Superfrog

Сдвижные ворота:Данный тип приводов наиболее часто используется на промышленных объектах. В номенклатуре компании САМЕ существуют три серии приводов для сдвижных ворот: BX, BK, BY.

Гаражные ворота:Наибольшей популярностью для закрытия гаражных проемов пользуются утепленные секционные и подъемно-поворотные ворота.

Автоматика CAME для промышленных ворот применяется тогда, когда требуется произвести быстрый монтаж без предварительных изменений конструкции ворот промышленного предприятия.

Шлагбаумы:Данный тип устройств управления автотранспортом пользуется устойчивым спросом на российском рынке.

Автоматический цепной барьер является запатентованым устройством CAME.

Автоматические двери предназначены для закрытия проходов с интенсивным потоком.

Турникеты CAME – это большое разнообразие современных моделей, отличающихся конструктивностью и функциональностью.

Дистанционное управление воротами и шлагбаумами возможно реализовать с помощью уникального ключа, с помощью набора уникального цифрового кода на клавиатуре, или же ворота, шлагбаумы и.

В случае, когда речь идет о безопасности пользования оборудованием, следует иметь ввиду, что любое технически сложное изделие требует особого внимательного подхода, как при его.

Сегодня трудно представить себе современную автоматическую систему, для которой бы не существовало дистанционного управления.

CAME — лидер производства автоматизированных систем контроля доступа для управления безопасностью на объектах, а также один из ведущих поставщиков автоматических систем управления в.

Сборочные чертежи автоматики САМЕ В данном разделе представлены сборочные чертежи электроприводов ворот, автоматических шлагбаумов, цепных барьеров и парковок CAME.

ЛУЧШИЕ РЕШЕНИЯ ДЛЯ ВОРОТ Мы предлагаем фурнитуру для всех видов ворот. Широкий ассортимент комплектующих удовлетворит производителей ворот.

ИНФОРМАЦИЯ О КОМПАНИИ URBACO Созданная в 1986 году, компания Urbaco сегодня является мировым лидером на рынке систем управления проездом с использованием съемных блокираторов и одной.
Открыть раздел Блокираторы URBACO

Компания BPT, которая стала частью CAME Group в декабре 2011 года, начала производить автоматику для дома в 1953 и до сих пор остается на высоком уровне, благодаря использованию.
Открыть раздел Домофоны BPT

• Распашные ворота
• Откатные ворота
• Гаражные ворота
• Промышленные ворота
• Автоматические шлагбаумы
• Парковки и цепные барьеры
• Автоматика для дверей
• Блоки управления
• Радиоуправление
• Устройства управления
• Устройства безопасности
• Турникеты
• Контроль доступа
• Оконная автоматика MOWIN

Сегодня CAME предлагает наилучшее сочетание цены и качества, постоянно обновляемый модельный ряд, традиционная надежность автоматики, а также отличный клиентский сервис – вот те.

Телефон службы технической поддержки (автоматика для ворот и шлагбаумы CAME).

БЕСПЛАТНАЯ доставка по Санкт-Петербургу при заказе от 15 000 рублей. Цена доставки по Санкт-Петербургу при заказе до 15 000 руб.: При заказе от 1000 до 5000 руб.
Открыть раздел Доставка

Оказываем услуги по постгарантийному ремонту и сервисному обслуживанию ШЛАГБАУМОВ, АВТОМАТИЧЕСКИХ ПРИВОДОВ ДЛЯ ВОРОТ всех типов и другого оборудования.

Источник

О настройке пультов для ворот и шлагбаумов

Все вокруг пультов для шлагбаума (ворот) Doorhan, Came, Nice, An-Motors. Обзоры, обучение, обмен опытом. Видео инструкции по программированию, настройке автоматики. Купить в Омске.

Инструкция по настройке пультов Came TOP 432na 432ee

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Программирование брелоков на шлагбаум ворота Came

Введение

Перед Вами укомплектованный шлагбаум Каме.
В наличии фирменные: антенна, сигнальная лампа, фотоэлементы, наклейки с логотипом.
Оранжевая стойка с надписью САМЕ.

Внимание

Обзор брелков

• Код статический.
• Частота — 433,92 МГц.
• Батарейка — CR2016, 2 штуки.
• Корпус — пластик.

О совместимости брелоков 432NA и 432EE при настройке

• Совместимы пары: NA→NA, EE→EE, NA→EE (настройка ЕЕ от рабочего NA).
• Не совместимы EE→NA. Но получится если до этого NA→EE (ЕЕ настроен от NA).

Инструкция

1. На новом пульте одновременно нажмите и удерживайте обе кнопки.
2. Индикатор начнет мигать. Отпустите кнопки когда частота мигания увеличится.
3. Нажмите и отпустите настраиваемую кнопку. Индикатор загорится постоянно.
4. Совместите пульты. Действующий сзади.
5. Нажмите рабочую кнопку один раз. Индикатор нового пульта Саме трижды вспыхнет.
6. Процедура закончена.

Обучающее видео

Замена батарейки пультов TOP 432ee 432na

Дополнительная информация

Батареи

Наши координаты

• Получить ссылку
• Facebook
• Twitter
• Pinterest
• Электронная почта
• Другие приложения

Комментарии

В приемник Came прописывается один пульт. Остальные настраиваются друг от друга.
Для записи первого пульта нажмите и удерживайте кнопку PROG или СН1 на плате управления.
Заморгает индикатор.
Нажмите кнопку на пульте. Индикатор на плате загорится постоянно.
Отпустите кнопки. Запись прошла. Удалить

Спасибо, помогли с программированием 432ее, в начале почитал на другом форуме, там не было сказано что именно к задней части программируемого пульта надо поднести. Спасибо! Ответить Удалить

Как стереть только одну кнопку и оставить сигнал на второй? Как записать сигнал на стертую кнопку (от пульта апполо джой), не меняя сигнал на второй? Ответить Удалить
