1. Назначение.
Модем GSM-SIMCOM (далее по тексту – модем) предназначен для применения в
составе подогревателей предпусковых жидкостных типа BINAR-5-Compact, BINAR-
5S, 14ТС-10, 14ТС-mini и отопителей воздушных типа PLANAR (далее по тексту
изделие).
Модем обеспечивает ручное и автоматическое управление изделием, а также
вывод информации на телефон посредством SMS-сообщений.
2. Технические характеристики.
№
п.п
Наименование параметров Характеристики
1
Напряжение питания (В):
верхнее предельное —
нижнее предельное —
32
10
2 Рабочий диапазон температур от минус 40С до +85С
3
Габаритные размеры
(без антенны и жгута). (75 х 75 х 22) мм
3. Комплект поставки.
В комплект поставки входят:
— модем;
— жгут для подключения модема;
— антенна;
— руководство по эксплуатации.
4. Внешний вид.
Внешний вид модема изображен на рис.1, на модеме расположены:
— 6-контактный разъем для подключения жгута (поз.1);
— разъем для подключения антенны (поз.2);
— держатель SIM-карты (поз.3);
— светодиодные индикаторы (поз.4).
Рис.1 – Внешний вид модема.
1
2 3
4
– 3 –
4.1 Подключение модема.
Для приведения модема в рабочее положение необходимо установить SIM-карту,
подключить антенну, подключить жгут к модему и установить модем в любое чистое
место. Вывести антенну на открытое пространство (например, на лобовое стекло).
SIM-карта, направленная стороной с контактами к основанию модема,
вставляется при помощи аккуратного нажима в держатель SIM-карт до щелчка и
фиксации. После этого она удерживается от случайного выпадения. Для извлечения
SIM-карты из держателя на нее следует аккуратно надавить плоским предметом до
снятия фиксации и выдвижения карты.
Подключение разъема жгута производится при помощи аккуратного нажима до
щелчка и фиксации.
Для извлечения разъема необходимо нажать на защелку разъема.
Для подключения модема к изделию, необходимо отсоединить пульт управления
от жгута изделия и подсоединить жгут модема согласно рис.4
После подключения модема к жгуту (подачи питания на модем) светодиод
расположенный ближе к разъему антенны начнет светиться красным. Второй начнет
часто моргать зеленым (соединение и обмен данными). Во время обмена данными (1-
2 мин.) происходит автоматическое определение изделия.
Внимание! Для изделий (подогреватель, отопитель), в случае подключения
модема с программным обеспечением версии «703» необходимо подключать
пульт управления через 1 минуту после подачи питания. Для модема с версией
«704» этого не требуется.
Рис.2 – Подключение модема к изделиям типа
BINAR-5-Compact, BINAR-5S и типа PLANAR.
– 4 –
4.2 Подготовка SIM-карты.
Для управления подогревателем или отопителем при помощи SMS-команд в
контакты SIM-карты необходимо добавить телефонные номера SIM-карт, с которых
планируется вести управление.
Вставьте SIM-карту в модем и подайте на него питание. Когда произойдет
соединение (зеленый светодиод мигает редко), можно добавлять доверенные номера.
Внимание! Первым записывается телефонный номер Администратора. Все
дальнейшие действия с доверенными номерами производятся только с этого
номера.
Внимание! Команды должны быть написаны в нижнем регистре.
Добавление номера Администратора:
Текст SMS: adminxxxxxxxxxxxx
где xxxxxxxxxxxx – номер телефона Администратора. Эту SMS-команду
следует отправлять с телефона администратора.
Пример: admin+71234567891
Если телефонный номер администратора успешно введен, то будет получено
сообщение:
Admin: xxxxxxxxxxxx
Добавление доверенного номера:
Добавление доверенных номеров возможно только с телефонного номера
администратора.
Текст SMS: addxxxxxxxxxxxx
xxxxxxxxxxxx – номерт телефона доверенного номера.
Пример: add+71234567892
В ответ будет получено сообщение вида:
1. +71234567891
2. +71234567892
Первый телефонный номер в списке – номер администратора. Остальные (со 2 по
5) – доверенные номера пользователей.
Просмотр всех доверенных телефонных номеров:
Команда доступна только с телефонного номера администратора.
Текст SMS: list
В ответ будет получено сообщение вида:
1. +71234567891
2. +71234567892
– 5 –
Удаление доверенного номера:
Текст SMS: delx
x = 2..5 – порядковый номер доверенного номера в списке.
Пример: del2
В ответ будет получено сообщение вида:
1. +71234567891
Удаление номера администратора (del1) этой командой невозможно.
Удаление всех номеров (в том числе номера Администратора):
Текст SMS: delall
В ответ будет получено сообщение:
All the trusted numbers have been deleted.
После выполнения этой команды номер администратора надо вводить заново.
Остается возможность ввода доверенных номеров при помощи телефона. Т.е.
можно вставить SIM-карту модема в телефон и ввести доверенные номера под
именами +1, +2, +3, +4, +5. При этом надо учитывать, что номер под именем +1 будет
номером администратора и все дальнейшие действия с доверенными номерами при
помощи SMS-команд будут осуществляться только с этого номера.
Телефонные номера записываются в формате:
(код страны)(код города или выхода на мобильного оператора)(номер телефона).
Пример номера для России: +71231234567
– 6 –
Пример работы с доверенными номерами при помощи SMS-команд:
Направление Текст SMS Описание
В модем admin+71234567891 Задание номера
администратора
Ответ модема Admin:+71234567891
В модем add+71234567892 Добавление доверенного
номера
Ответ модема
1. +71234567891
2. +71234567892
В модем add+71234567893
Добавление доверенного
номера
Ответ модема
1. +71234567891
2. +71234567892
3. +71234567893
В модем add+71234567894
Добавление доверенного
номера
Ответ модема
1. +71234567891
2. +71234567892
3. +71234567893
4. +71234567894
В модем list Просмотр списка доверенных
номеров
Ответ модема
1. +71234567891
2. +71234567892
3. +71234567893
4. +71234567894
В модем del2 Удаление доверенного номера
с порядковым номером 2
Ответ модема
1. +71234567891
3. +71234567893
4. +71234567894
– 7 –
5. Управление изделием.
Изделием можно управлять тремя способами:
1) при помощи телефонного вызова;
2) при помощи мобильного приложения;
3) при помощи SMS сообщений (набранных вручную).
6. Управление изделием при помощи телефонного вызова.
Управление может осуществляться только с доверенного номера телефона. При
звонке на номер модема:
— Если изделие остановлено, то модем ответит тремя звуковыми сигналами и
произведет запуск.
— Если изделие работает, то модем ответит двумя звуковыми сигналами и
произведет остановку изделия.
7. Управление изделием при помощи мобильного приложения.
Управление изделием посредством приложения
может осуществляться с мобильного телефона на
платформе Android или iOS. Для этого необходимо
скачать приложение «Autoterm Control» из Play Market
или AppStore и установить его на телефон.
После установки с главного рабочего стола или из
меню приложений запустите приложение «Autoterm
Control».
Настройки приложения:
— добавление изделия1
;
— вкл/выкл SMS уведомлений;
— вкл/выкл SMS уведомлений о неисправностях;
— подтверждение отправки SMS;
— уведомление о вызове2
;
— выбор языка;
— об изделии3
.
Параметры работы:
— установка времени работы подогревателя4
;
— вкл/выкл отопителя салона;
— установка температуры включения отопителя салона;
— вкл/выкл запуска помпы при запуске двигателя;
— установка температуры перехода подогревателя в ждущий режим;
— вкл/выкл возможности управления изделием от пульта
сигнализации;
— вкл/выкл режим догревателя.
– 8 –
Запрос текущего состояния изделия.
Запрос баланса на номере модема.
Запуск изделия (придет ответное SMS-сообщение, подтверждающее
запуск изделия, если включено SMS оповещение).
Останов изделия (придет ответное SMS-сообщение, подтверждающее
останов изделия, если включено SMS оповещение).
1 – Телефонный номер записывается в формате:
(код страны)(код города или выхода на мобильного
оператора)(номер телефона).
Пример номера для России: +71231234567.
При добавлении отопителя типа PLANAR и подогревателя
типа 14ТС, в разделе «Модем» нужно выбрать SIMCOM
2 – Приходит SMS уведомление о состоянии после голосового вызова на номер модема.
3 – Приходит информация о серийном номере подогревателя, версия программного обеспечения
блока электронного и версия программного обеспечения модема.
4 – Время работы можно задать при работающем изделии
8. Управление изделием при помощи мобильного телефона
посредством SMS сообщений.
Если Ваш телефон не поддерживает установку приложения Autoterm Control,
изделием можно управлять при помощи SMS-команд набранных вручную. SMS
необходимо отправлять на номер SIM-карты установленной в модем.
Команда состоит из символа начала (*), номера команды, символа-разделителя
команды и параметров (точка), одного или нескольких параметров, разделенных
запятыми и символом конца команды (#).
Номер команды и параметры могут состоять только из цифр и латинских букв.
При этом имеет значение регистр обозначения. Т.е. параметры P и p – это разные
параметры. Использование других символов не допускается и приведет к
игнорированию команды.
Допускается отсутствие одного или нескольких параметров, предусмотренных в
команде.
Пример команды для подогревателя: *1.P1E1T60#
Пример команды для отопителя: *1.P1E1T60W4p9S23I1#
8.1 Описание команд для изделий:
Пуск.
Текст СМС для подогревателя: *1.РП1ЕП2TП3#
Текст СМС для отопителя: *1.РП1ЕП2TП3WП4pП5SП6IП7#
– 9 –
Описание параметров:
Р – отправка подогревателем (отопителем) подтверждения об успешном получении
команды.
1 – отправить подтверждение,
0 – не отправить подтверждение.
По умолчанию 1.
Е – отправка подогревателем (отопителем) сообщения о неисправности, если
таковая возникнет в процессе работы.
1 – сообщать о неисправности,
0 – не сообщать о неисправности.
По умолчанию 1.
Т – время работы в минутах. Для подогревателя может быть задано в пределах от
20 до 120 минут. Для отопителя от 20 до бесконечности, для неограниченного
времени работы отопителя необходимо задать 65535.
По умолчанию 40 минут.
W – режим работы отопителя:
1 – по температуре платы блока электронного отопителя
2 – по температуре пульта
3 – по температуре внешнего (кабинного) датчика
4 – по мощности, задаваемой с пульта управления.
По умолчанию 4.
p – заданное значение мощности отопителя. Изменяется в пределах от 0
(минимальное значение мощности) до 9 (максимальное значение мощности).
S – установка температуры в градусах Цельсия, до которой отопитель будет
стремиться нагреть окружающую среду, ориентируясь на температуру
согласно заданному в параметре W. Величина температуры может меняться в
пределах от 1 до 30ºС. По умолчанию 15.
I – разрешить/запретить режим вентиляции отопителя
1 – разрешить
2 – запретить
По умолчанию 2.
Пример команды запуска подогревателя:
*1.P1E1T60# – Запуск с подтверждением о получении, оповещением о
неисправности, время работы 60 минут.
Пример СМС подтверждения получения команды пуск:
Start confirmation
Mode: Ignition
U= 12,5V
T= 23C
Work Time 01:15
Пуск.
Режим: Розжиг
U= 12,5V
T= 23C
Работает 01:15
– 10 –
Пример СМС оповещения о возникшей неисправности:
Information
Mode: Blowing
U= 12,5V
T= 23C
Work Time 00:49
Failure: 17
Инф.
Режим:Продувка
U= 12,5V
T= 23C
Работает 00:49
Неиспр. 17
Пример команды запуска отопителя:
*1.P1E1T60W4p9S23I1# — Запуск с подтверждением о получении,
оповещением о неисправности, время работы 60 минут.
Пример СМС подтверждения получения команды пуск:
Start confirmation
Mode: Ignition
U= 12,5V
Tset= 23C
>Tplnr 25C
Text –-C
Tpnl –C
Vent OFF
Work Time 01:15
Пуск.
Режим: Розжиг
U= 12,5V
Tу= 23C
>Тпл=25С
Вен Выкл
Время 01:15
Пример СМС оповещения о возникшей неисправности:
Information
Mode: Blowing
U= 12,5V
Tset= 23C
>Tplnr 24C
Text –-C
Tpnl –C
Vent ON
Work Time 00:49
Failure: 17
Инф.
Режим:Продувка
U= 12,5V
Tу= 23C
>Тпл=24С
Вен Вкл
Время 00:49
Код. 17
Параметры работы.
Команда для изменения параметров во время работы подогревателя.
Текст СМС: *2.PП1EП2TП3#
Команда для изменения параметров во время работы отопителя.
Текст СМС: *2.PП1EП2TП3WП4pП5SП6IП7#
Описание параметров:
P – отправка подогревателем (отопителем) подтверждения об успешном получении
команды.
1 – отправить подтверждение,
0 – не отправить подтверждение.
По умолчанию 1.
– 11 –
E – отправка подогревателем (отопителем) сообщения о неисправности, если
таковая возникнет в процессе работы.
1 – сообщать о неисправности,
0 – не сообщать о неисправности.
По умолчанию 1.
T – время работы в минутах. Для подогревателя может быть задано в пределах от
20 до 120 минут. Для отопителя от 20 до бесконечности, для неограниченного
времени работы отопителя необходимо задать 65535.
По умолчанию 40 мин.
W – режим работы отопителя:
1 – по температуре платы блока электронного отопителя
2 – по температуре пульта
3 – по температуре внешнего (кабинного) датчика
4 – по мощности, задаваемой с пульта управления.
По умолчанию 4.
p – заданное значение мощности отопителя. Изменяется в пределах от 0
(минимальное значение мощности) до 9 (максимальное значение мощности).
По умолчанию 5.
S – установка температуры в градусах Цельсия, до которой отопитель будет
стремиться нагреть окружающую среду ориентируясь на температуру согласно
заданному в параметре W. Величина температуры может меняться в пределах
от 1 до 30ºС.
По умолчанию 15.
I – разрешить/запретить режим вентиляции отопителя
1 – разрешить
2 – запретить
По умолчанию 2.
Пример команды для нагревателя:
*2.P0E1T60# – изменение параметров без подтверждения о получении, с
оповещением о неисправности, время работы 60 минут:
Пример СМС ответа:
Parameters.
Mode: Blowing
U= 12,5V
T= 23C
Work Time 00:49
Пар.
Режим:Продувка
U= 12,5V
T= 23C
Работает 00:49
Пример команды для отопителя:
*2.P1E1T34W5p9S23I1# – изменение параметров с подтверждением о получении,
с оповещением о неисправности, время работы 34 минуты:
– 12 –
Пример СМС ответа:
Parameters.
Mode: Ignition
U= 12,5V
>Power: 5
Tplnr 25C
Text –-C
Tpnl –C
Work Time 00:03
Пар.
Режим:Розжиг
U= 12,5V
>P:5
Время 00:03
Остановка.
Текст СМС: *3.PП1#
Описание параметров:
Р – отправка подогревателем (отопителем) подтверждения об успешном получении
команды.
1 – отправить подтверждение,
0 – не отправить подтверждение.
По умолчанию 1.
Пример СМС подтверждения подогревателя:
Stop confirmation.
Mode: Blowing
U= 12,5V
T= 23C
Work Time 00:49
Failure: 17
Стоп.
Режим:Продувка
U= 12,5V
T= 23C
Работает 00:49
Неиспр. 17
Пример СМС подтверждения отопителя:
Stop confirmation.
Mode: Blowing
U= 12,5V
>Power: 5
Tplnr 25C
Text –-C
Tpnl –C
Work Time 00:3
Failure: 17
Стоп.
Режим:Продувка
U= 12,5V
>P:5
Время 00:03
Код 17
– 13 –
Запрос информации
Текст СМС: *4#
При получении этой команды в любом случае отправляется ответ.
Пример ответной СМС от подогревателя:
Information
Mode: Ignition
U= 11,2V
T= 02C
Work Time 00:02
Инф.
Режим:Розжиг
U= 11,2V
T= 02C
Работает 00:02
Пример ответной СМС от отопителя:
Information
Mode: Ignition
U= 12,5V
>Power: 9
Tplnr 25C
Text –-C
Tpnl –C
Work Time 00:03
Инф.
Режим:Розжиг
U= 12,5 V
>P:9
Время 00:03
Установка времени запуска:
Текст СМС для подогревателя: *5.PП1EП2TП3MП4#
Текст СМС для отопителя: *5.PП1EП2TП3MП4WП5pП6SП7IП8#
Описание параметров:
Р – отправка подогревателем (отопителем) подтверждения об успешном получении
команды.
1 – отправить подтверждение,
0 – не отправить подтверждение.
По умолчанию 1.
Е – отправка подогревателем (отопителем) сообщения о неисправности, если
таковая возникнет в процессе работы.
1 – сообщать о неисправности,
0 – не сообщать о неисправности.
По умолчанию 1.
Т – время работы в минутах. Для подогревателя может быть задано в пределах от
20 до 120 минут. Для отопителя от 20 до бесконечности, для неограниченного
времени работы отопителя необходимо задать 65535.
По умолчанию 40 минут.
М – время в минутах через которое будет произведен запуск подогревателя
(отопителя).
По умолчанию 40 минут.
– 14 –
W – режим работы отопителя:
1 – по температуре платы блока электронного отопителя
2 – по температуре пульта
3 – по температуре внешнего (кабинного) датчика
4 – по мощности, задаваемой с пульта управления.
По умолчанию 4.
p – заданное значение мощности отопителя. Изменяется в пределах от 0
(минимальное значение мощности) до 9 (максимальное значение мощности).
По умолчанию 5.
S – установка температуры в градусах Цельсия, до которой отопитель будет
стремиться нагреть окружающую среду ориентируясь на температуру согласно
заданному в параметре W. Величина температуры может меняться в пределах от
1 до 30ºС.
По умолчанию 15.
I – разрешить/запретить режим вентиляции отопителя
1 – разрешить
2 – запретить
По умолчанию 2.
Примеры команд запуска :
*5.P1E1T60M78#
Текст СМС подтверждения:
Deferred start confirmation.
Подтверждение отложенного пуска.
Отмена отложенного запуска
Текст СМС: *5#
Текст СМС ответа:
Deferred start has been canceled.
Отмена отложенного пуска.
Запрос информации об отложенном запуске
Текст СМС: *6#
Пример текста СМС ответа:
Start in 1 days 15 hours 26 minutes.
Запуск через 1 день 15 часов 26 минут.
Настройки параметров работы подогревателя.
( Только для BINAR-5S )
Текст СМС: *7.PП1tП2WП3RП4JП5MП6NП7FП8rП9sП10#
Описание параметров:
P – отправка подогревателем подтверждения об успешном получении команды.
1 – отправить подтверждение,
0 – не отправить подтверждение.
По умолчанию 1.
t – температура перехода в ждущий режим при работе в качестве подогревателя
[20..95]°С. По умолчанию 88°С.
– 15 –
W – режим догревателя.
0 – режим догревателя отключен,
2 – режим автоматического догревателя включен,
3 – режим ручного догревателя включен.
R – температура включения реле [30..60]°С. По умолчанию 40°С.
J – управляющий сигнал помпы с ШИМ/без ШИМ.
1 – с ШИМ,
0 – без ШИМ.
M – условия работы помпы.
0 – в обычном режиме
1 – в обычном режиме + включается всегда при заведенном двигателе
автомобиля.
N – температура перехода в ждущий режим при работе в качестве догревателя
[80..95]°С.
F – управление реле печки салона.
0 – работает в автоматическом режиме.
1 – отключено.
r – работа помпы в режиме догревателя на ждущем:
0 – в обычном режиме,
1 – отключена.
s – управление каналом сигнализации:
0 – в обычном режиме,
1 – отключена.
Примеры СМС ответов.
Пример 1:
Settings:
Tw=46C
W=A
Tr=49C
P=No PWM
PC=P
Sp=OFF
Th=95C
R=OFF
S=ON
Подогр:
Тж=46С
Догр:А
Твкл=49С
—
Помпа:П
—
Тж=95С
Реле:Откл
Сигн:Вкл.
– температура перехода в ждущий режим
(подогреватель) 46ºC.
– режим догревателя включен в автоматическом
режиме.
– температура включения реле отопителя салона 49ºC.
– сигнал управления помпой без ШИМ.
– работа помпы только во время работы
подогревателя.
– помпа отключена в догревателе на режиме
ожидания.
– температура перехода в ждущий режим
(догреватель) 95ºC.
– сигнал реле отопителя салона отключен.
– канал сигнализации включен.
– 16 –
Пример 2:
Settings:
Tw=88C
W=M
Tr=40C
P=PWM
Подогр:
Тж=88С
Догр:Р
Твкл=40С
—
– температура перехода в ждущий режим
(подогреватель) 88ºC.
– режим догревателя включен в ручном режиме.
– температура включения реле отопителя салона 40ºC.
– сигнал управления помпой при помощи ШИМ.
PC=P+M
Sp=ON
Помпа:П+Д
Ж
– работа помпы во время работы подогревателя и
заведенного двигателя автомобиля.
– помпа включена в догревателе на режиме ожидания.
Th=95C
R=ON
S=OFF
Тж=95С
Реле:Вкл
Сигн: Отк
– температура перехода в ждущий режим
(догреватель) 95ºC.
– сигнал реле отопителя салона вкключен.
– канал сигнализации отключен.
Запрос параметров работы подогревателя.
( Только для BINAR-5S )
Текст СМС: *7#
При получении этой команды в любом случае отправляется ответ.
Текст СМС ответа:
Settings:
Tw=46C
W=OFF
Tr=49C
P=No PWM
PC=P
Sp=ON
Th=80C
R=OFF
S=ON
Подогр:
Тж=46С
Догр:Откл
.
Твкл=49С
—
Помпа: П
Ж
—
Реле:Откл
Сигн:
Вкл.
– температура перехода в ждущий режим
(подогреватель) 46ºC.
– режим догревателя выключен.
– температура включения реле отопителя салона 49ºC.
– сигнал управления помпой без ШИМ.
– работа помпы только во время работы
подогревателя.
– помпа включена в догревателе на режиме ожидания.
– температура перехода в ждущий режим
(догреватель) 80ºC.
– сигнал реле отопителя салона отключен.
– канал сигнализации включен.
Внимание! Из-за ограничения количества символов, в SMS сообщениях на русском
языке, выключенные параметры не отображаются. В таблице данные параметры
обозначены символом «—»
Сброс параметров работы подогревателя (заводские настройки).
( Только для BINAR-5S )
Текст СМС: *8#
При получении этой команды в любом случае отправляется ответ.
– 17 –
Текст СМС ответа:
Settings:
Tw=88C
W=OFF
Tr=40C
P=No PWM
PC=P
Sp=ON
Th=95C
R=ON
S=ON
Подогр:
Тж=88С
Догр:Откл
.
Твкл=40С
—
Помпа:П
Ж
—
Реле:Вкл,
Сигн:
Вкл.
– температура перехода в ждущий режим
(подогреватель) 88ºC.
– режим догревателя выключен.
– температура включения реле отопителя салона 40ºC.
– сигнал управления помпой без ШИМ.
– работа помпы только во время работы
подогревателя.
– помпа включена в догревателе на режиме ожидания.
– температура перехода в ждущий режим
(догреватель) 95ºC.
– сигнал реле отопителя салона включен.
– канал сигнализации включен.
Внимание! Из-за ограничения количества символов, в SMS сообщениях на русском
языке, выключенные параметры не отображаются. В таблице данные параметры
обозначены символом «—»
Запрос серийного номера подогревателя (отопителя) и версии
программного обеспечения.
Текст СМС: *9#
В ответ на эту команду отправляется СМС с серийным номером подогревателя
(отопителя) и версией программного обеспечения блока электронного и версией
программного обеспечения модема.
Пример ответной СМС:
Serial:0660000000.
CU Ver:6.1.0.0.
Modem Ver:1.0.1.2.
Серийный номер:0660000000.
Версии:
П:6.1.0.0.
М: 1.0.1.2.
Настройка уведомлений.
Текст СМС: *15.PП1EП2CП3L1#
Описание параметров:
P – отправка подогревателем (отопителем) подтверждения об успешном получении
команды.
1 – отправить подтверждение,
0 – не отправить подтверждение.
По умолчанию 1.
E – отправка подогревателем (отопителем) сообщения о неисправности, если
таковая возникнет в процессе работы.
1 – сообщать о неисправности,
0 – не сообщать о неисправности.
По умолчанию 1.
– 18 –
C – отправка подогревателем (отопителем) сообщения об информации после
совершения входящего вызова.
1 – сообщать,
0 – не сообщать.
По умолчанию 0.
L – выбор языка для смс
1 – русский,
0 – английский.
Пример ответной СМС:
Answer the incoming call ON. Language is English.
Русская Отправка смс Вкл. Язык Русский.
Запрос баланса.
Текст СМС: *16.ххх#
где ххх – номер запроса баланса.
Пример *16.*100##
Ответ СМС приходит в зависимости от ответа модема о балансе.
9. Комплексная проверка модема после монтажа
После проведения монтажных работ и подключения модема к изделию
производится его опробование в работе следующим образом:
— Проверить, свечение красного светодиода (ближний к разъему антенны);
— Выполните запрос статуса изделия.
Если после запроса пришла ответная SMS, то модем установлен верно.
Если красный светодиод не светится, то необходимо проверить провода и колодки
в жгуте модема.
Зеленый светодиод моргает часто — модем с установленной SIM-картой
устанавливает связь с оператором.
Зеленый светодиод моргает часто – связь установлена.

Картинка с сайта: www.drive2.ru

Новогодняя эпопея с отогревом замёрзшей машины сподвигла меня на покупку автономного предпускового обогревателя.
Долго выбирал сначала между электрическим и автономным. Лично для меня в пользу автономного говорило всё (кроме цены). Это и систематические заезды по трассе при температурах ниже -30°C при полной загрузке, когда обдув начинает не справляться с дыханием горячих сибирских парней и девок, и стёкла на скоростях выше 80 км/ч начинает затягивать. Это и периодические вылазки не-пойми-куда при тех же температурах, где не только нет электричества, но и бензин иногда приходится везти с собой. Так же к стоимости недорогого электрического подогревателя плюсовалась приличная бухта электрического кабеля в морозостойком исполнении (народ как-то про такие нюансы забывает) и сверх того неоценимый геморрой по сворачиванию-разворачиванию этой бухты, а так же поиска розетки способной выдержать нагрузку. В общем выбор был сделан в пользу автономника.
Далее следовало определиться с моделью. В процессе поисков наткнулся на отечественного производителя ООО «Адверс» и его модель Бинар-5s. По сравнению с hydronic от eberspacher и webasto его выгодно отличает цена, которая практически в два раза ниже, нежели у конкурентов. Что касаемо надёжности, то, как выясняется, немецкие изделия работают далеко не идеально, особенно при экстремально низких температурах. Тут сложно сказать, в чём причина. Или это несоблюдение условий эксплуатации, или огрехи при установке, или невысокое качество ГСМ (сам напоролся на такое), или всё вместе взятое. Но ЖК-индикаторы, наглухо замерзающие при температурах ниже -30°C как бы намекают на изначальный температурный диапазон. И это явно не наши сибирские зимы. У Бинара табло пульта управления выполнено на светодиодных индикаторах, которым по барабану даже самые лютые морозы. По паспорту гарантируется работа устройства при -45°C.
Так же в пользу отечественного производителя говорит вменяемое гарантийное обслуживание. Например год назад они по собственной инициативе производили отзыв с бесплатным обменом GSM модемов из партии в которую прокрались диодные сборки с недостаточно низкой температурой работы из-за чего модем мог подвисать при выключении питания. Дефект был выявлен и производитель через собственный форум объявил компанию по отзыву и обмены. Весьма достойно уважения.
Китайски аналог hydronic-а был отметён по причине отсутствия сколько-нибудь значительной разницы по цене, сомнениях в качестве (возможно беспочвенных) и явными проблемами с гарантийным и постгарантийным обслуживанием.
В общем, заказал я себе комплект от Бинар. Комплект с GS модемом обошёлся мне в 24’500р + 470р доставка.
Подогреватель поставляется с установочным комплектом (хитрые дойчи продают установочный комплект отдельно) в коробке габаритами 55х39х15 см.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Упаковано простенько, но достаточно аккуратно.

Картинка с сайта: www.drive2.ru

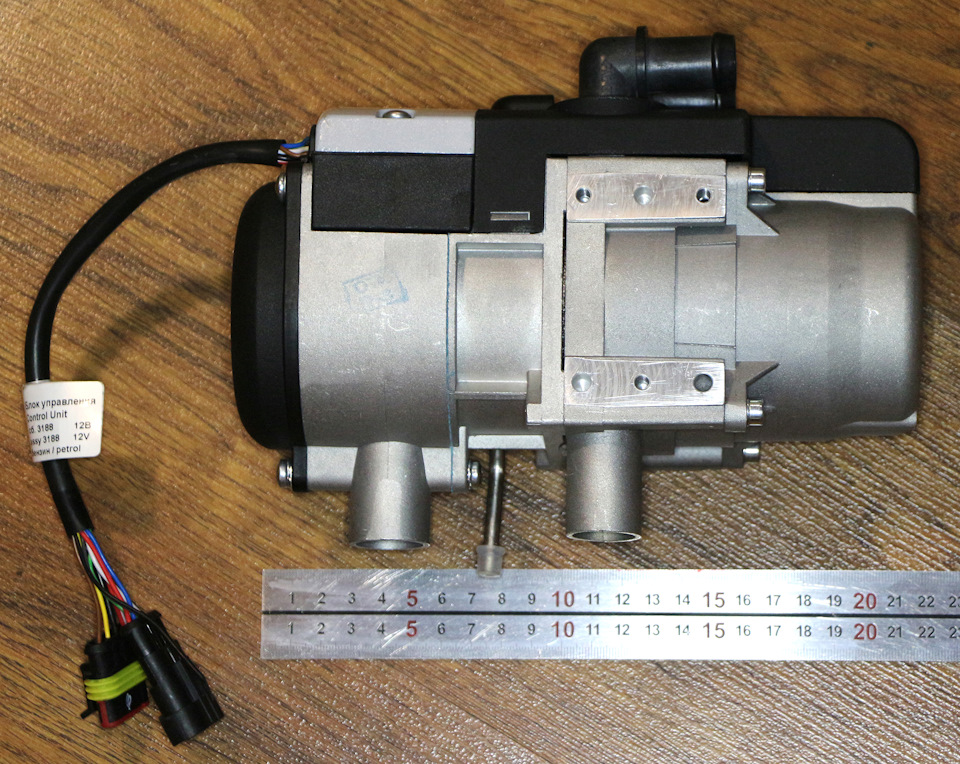

Заявленные в инструкции габариты самого блока 220х136х90мм.

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

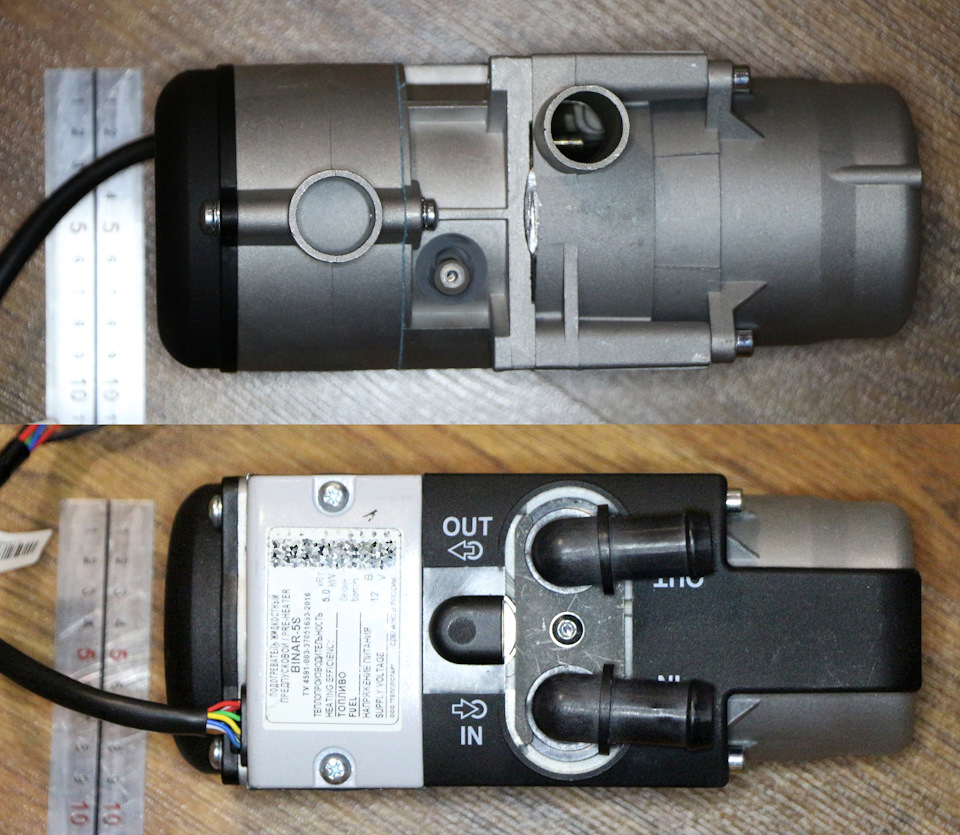

Крепёжные отверстия имеются с обеих сторон.

Картинка с сайта: www.drive2.ru

Маленькая деталь. На стыке корпусных деталей видны прокладки. По материалу прокладок (разный для каждой рабочей части отопителя) можно сказать, что сделано всё весьма добротно. Ну, по крайней мере, добротно выглядит (в отличии от изделия китайских братьев).
Патрубки для подвода охлаждающей жидкости можно повернуть на произвольный угол. Для чего надо сначала ослабить удерживющую их пластину.

Картинка с сайта: www.drive2.ru

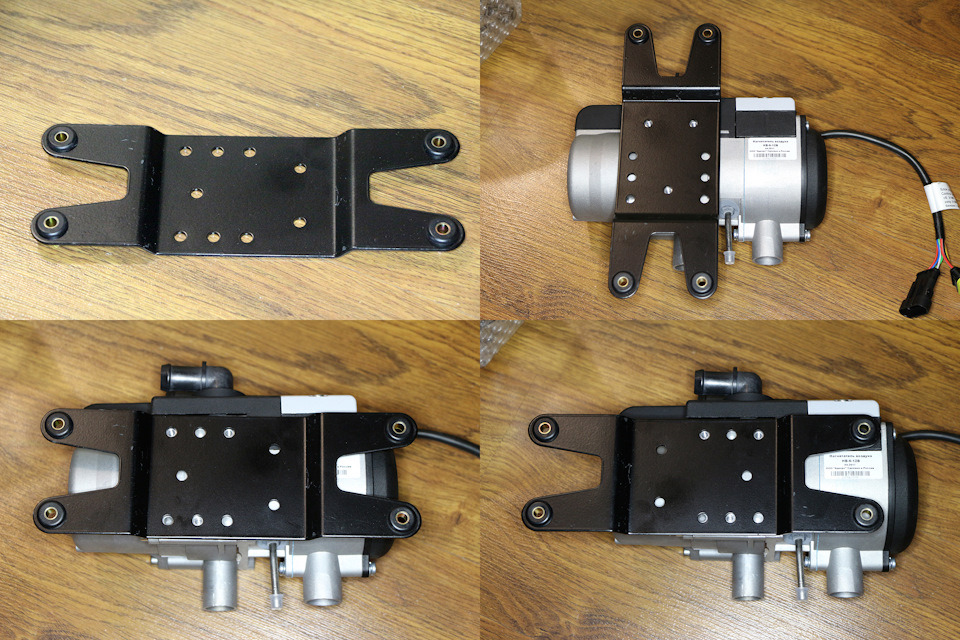

Крепёжная пластина в комплекте имеет набор отверстий позволяющих закрепить блок отопителя несколькими способами. Конструкцией отопителя допускается вертикальное крепление.

Картинка с сайта: www.drive2.ru

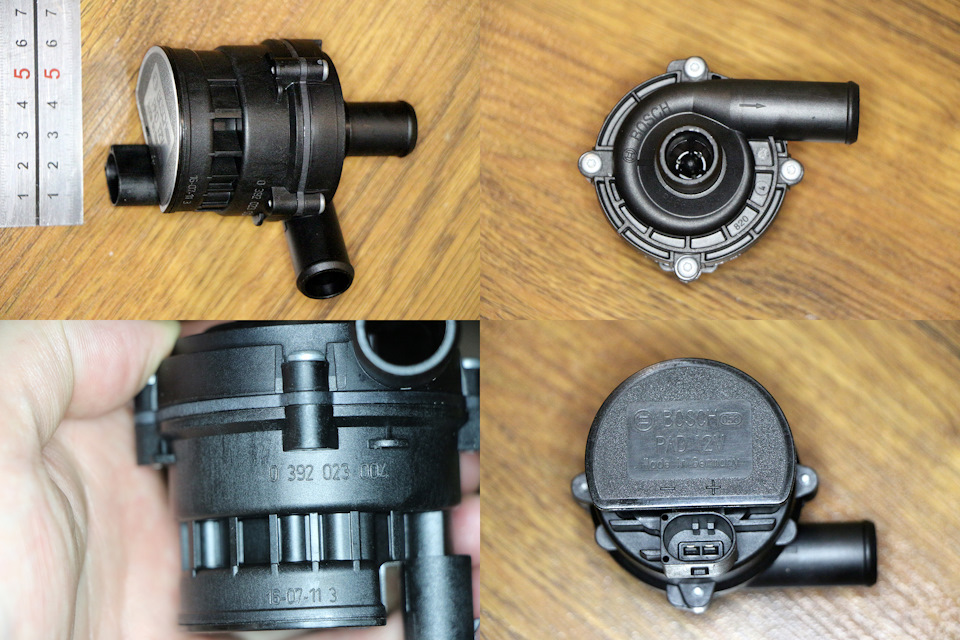

Для прокачки охлаждающей жидкости в комплекте идёт насос производства Bosch.

Картинка с сайта: www.drive2.ru

Насос примечателен отсутствием механической связи между двигателем и крыльчаткой (вращение передаётся магнитным полем), а следовательно можно не бояться протечек через сальник вала.

Картинка с сайта: www.drive2.ru

Видео работы насоса:

Далее перечисление остальных компонент установочного комплекта (всё не влезло, придётся бить пост на две части).

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Глушитель на выхлопную трубу в комплект не входит. Не очень то и хотелось. На всякий случай, диаметр выхлопной трубы стандартный и глушитель можно докупить как немецкий (от гидроника, например), так и его китайский клон. А вот чего нет (и на мой взгляд зря), так это фильтра на впускном патрубке. «Калабашка» на патрубке — вовсе не фильтр, а резонатор (не даёт свистеть воздуху на впуске). Хотя некотрые несознательные граждане пишут, что это фильтр. Так как у Дуси довольно грязно под капотом придётся что-то изобретать.
По факту:
длина выхлопной трубки — 1.04 м
длина трубки воздухозаборника (общая) — 0.64 м
длина топливозаборника — 0.47 м
длина теплоизоляции — 0.45 м
количество хомутов 5х210 мм — 40шт

Картинка с сайта: www.drive2.ru

Картинка с сайта: www.drive2.ru

Шланг армированный отечественного производства. Наружный диаметр 26 мм, внутренний 18 мм. Длина по факту 2.05 м. Мне показалось маловато (особенно если разместить блок подогревателя в крыле). Ну да ладно, всё равно есть желание заменить его импортным.
Трубка топливная наружный диаметр 5.4 мм, внутренний 2 мм. Длина по факту 6.04 м — более чем достаточно для Дастера.

Картинка с сайта: www.drive2.ru

Если покупать сразу комплект с модемом, то удорожание комплекта составит всего 2.5 тысячи рублей (а в некоторых магазинах и того меньше). Модем отдельно стоит более 4.5 тысяч. Для ведроида и огрызка имеются приложения позволяющие управлять отопителем нажатием на кнопки с понятными пиктограммами, в отличии от отправки маловразумительных СМС типа «E2E4». Так как авто пользуется ещё и супруга, взял комплект с модемом.

Картинка с сайта: www.drive2.ru

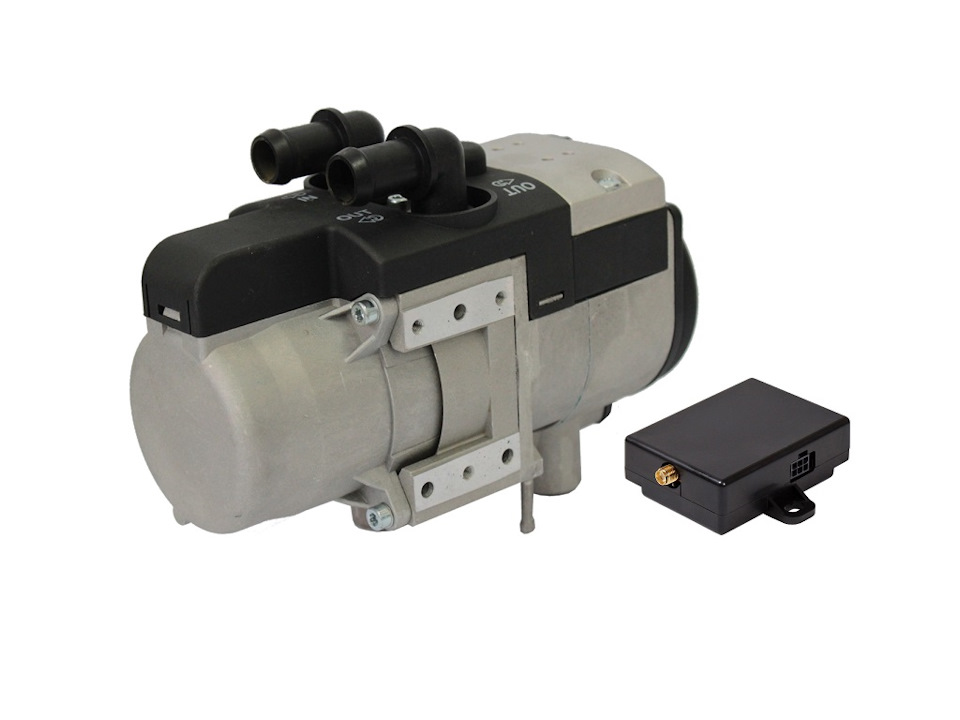

В комплект модема входит антенна, сам модем, жгут-тройник, который включается в разрыв между штатным пультом и разъёмом штатного пульта, салфетка для установки антенны, инструкция по установке антенны и инструкция к модему.

Картинка с сайта: www.drive2.ru

продолжение следует…

Termauto.ru

Компактность (изделие имеет меньшие габариты по сравнению с другими моделями); Функция догревателя; Управление с пульта-таймера (входит в комплект поставки); Управление при помощи сигнализации (при наличии свободного канала); Управление при помощи голосовых вызовов или через мобильное приложение для IOS и Android; Управление при помощи SMS-команд; Возможность подключения GSM-модема вместо или совместно с пультом-таймером; Самодиагностика; Подогреватель двигателя прошел сертификацию в Европе; Гарантия 24 месяца. Комплектация BINAR 5s бензин 12В с модулем GSM: В комплектацию Binar 5s входит все необходимое для стандартного монтажа на автотранспортное средство: Нагреватель Бинар бензиновый в составе ;японская свеча Kyocera; Модуль GSM (модем) для управления подогревателем с помощью мобильного приложения; Пульт управления в салон автомобиля (пульт-таймер ПУ-20); Циркуляционный насос BOSCH или PIERBURG (Германия); Топливный насос Thomas Magnete (Германия); Жгуты всей необходимой электропроводки; Тосольные шланги Continental ;(Германия); Топливозаборник в штатный бак автотранспорта; Монтажный комплект (монтажная пластина с амортизирующими втулками, хомуты, метизы и прочее) Выхлопная система (гофра, теплоизоляция, монтажный комплект к ним) ; Комплект топливных трубок длиной 5 метров; Воздухозаборник; Электронные компоненты в составе блока управления и нагнетателя воздуха – STMicroelectronics, Infineon Tech; Гарантийный талон, инструкция по монтажу, инструкция по эксплуатации, упаковочный лист. Предпусковой подогреватель двигателя BINAR 5s бензин Бинар 5S совершенной новый Российский продукт, выпущенный компанией «Адверс-Теплостар» (г. Самара) в 2016 году, ни в чём не уступающий лучшим мировым брендам, таким как Webasto (Германия). Подогреватель Бинар 5S обладает расширенными возможностями работы как в режиме подогревателя, так и в режиме догревателя. Продукт предназначен для предпускового разогрева двигателя автомобиля объёмом до 4л. с жидкостной системой охлаждения при низких температурах (до — 45ºC). ;Это самый компактный прибор на российском рынке ;и обладая малыми размерами он имеет возможность быть смонтированным практически в любом монтажном положении, даже вертикально. Подогреватель Бинар 5S работает независимо от двигателя автомобиля. Он подключается к аккумулятору и топливной системе автомобиля. Принцип действия основан на разогреве жидкости в системе охлаждения двигателя, принудительно прокачиваемой через теплообменную систему подогревателя. ;При подаче команды на выключение подогревателя вручную или автоматически по истечению 45 минут прекращается подача топлива, и производится продувка камеры сгорания воздухом. Если функция реализована, то при нагреве охлаждающей жидкости до температуры выше 50°С, блок управления отопителя подаёт команду на включение вентилятора салона. А при снижении температуры до 45°C — вентилятор отключается. Это позволяет прогреть салон автомобиля до комфортной температуры Технические характеристики Binar/Бинар 5s ;ХАРАКТЕРИСТИКИ Теплопроизводительность, кВт 5±0,5 Номинальное напряжение питания, В 12 Рабочий диапазон напряжения питания, В 9.5 … 16 Вид топлива бензин (ГОСТ Р 51105) Расход топлива (не более), л/час 0,7 Теплоноситель тосол, антифриз Потребляемая электрическая мощность вместе с помпой (не более), Вт 42 Потребляемая мощность при запуске (100 сек), Вт 122 Режим запуска ручной или автоматический Время работы одного цикла, мин 20 … 120 Масса подогревателя со всеми комплектующими элементами, кг, не более 8 Документация автономного подогревателя Бинар 5S: Руководство по эксплуатации Бинар 5S Упаковочный лист Бинар 5S (Комплектация) BINAR 5S инструкция по монтажу BINAR 5S каталог деталей и сборочных единиц (КДС) Инструкция по ремонту Бинар 5S

Источник

1 ООО «АДВЕРС» Россия, , г. Самара, ул. Ново-Садовая, 106 Производство +7(846) Отдел продаж +7(846) ; Сервисное обслуживание ООО «Сервисная компания» Россия, , г. Самара, ул. Лесная, 11А +7(846) ; (846) ; Е-mail: Е-mail: Модем GSM-SIMCOM 2 Руководство по эксплуатации АДВР РЭ Чтобы скачать приложение «Autoterm Control» отсканируйте QR-код. Ver

2 1. Назначение. Модем GSM-SIMCOM 2 (далее по тексту модем) предназначен для применения в составе подогревателей предпусковых жидкостных типа BINAR-5-Compact и BINAR-5S (далее по тексту изделие). Модем обеспечивает ручное и автоматическое управление изделием, а также вывод информации на телефон посредством SMS-сообщений. п.п 1 2. Технические характеристики. Наименование параметров Напряжение питания (В): верхнее предельное — нижнее предельное — Характеристики Рабочий диапазон температур от минус 40 С до +85 С 3 Габаритные размеры (без антенны и жгута). (75 х 75 х 22) мм 3. Комплект поставки. В комплект поставки входят: — модем; — жгут для подключения модема; — антенна; — руководство по эксплуатации. 4. Описание модема. Модем оснащен следующими разъемами (рис.1): — 6-контактный разъем для подключения жгута (поз.1); — разъем для подключения антенны (поз.2); — держатель SIM-карты (поз.3); — светодиодные индикаторы (поз.4) Рис.1 Внешний вид модема. 2

3 4.1 Подключение модема. Для приведения модема в рабочее положение необходимо установить SIM-карту, подключить антенну, подключить жгут к модему и установить модем в любое чистое место. Вывести антенну на открытое пространство (например, на лобовое стекло). SIM-карта, направленная стороной с контактами к основанию модема, вставляется при помощи аккуратного нажима в держатель SIM-карт до щелчка и фиксации. После этого она удерживается от случайного выпадения. Для извлечения SIM-карты из держателя на нее следует аккуратно надавить плоским предметом до снятия фиксации и выдвижения карты. Подключение разъема жгута производится при помощи аккуратного нажима до щелчка и фиксации. Для извлечения разъема необходимо нажать на защелку разъема. Для подключения модема к изделию, необходимо отсоединить пульт управления от жгута изделия и подсоединить жгут модема согласно рис.4 После подключения модема к жгуту (подачи питания на модем) светодиод расположенный ближе к разъему антенны начнет светиться красным. Второй начнет часто моргать зеленым (соединение и обмен данными). Во время обмена данными (1-2 мин.) происходит автоматическое определение изделия. В это время не рекомендуется подсоединять пульт управления, это может нарушить процесс определения и привести к возникновению 20 кода неисправности. Рис.2 Подключение модема. 3

4 4.2 Подготовка SIM-карты. Для управления подогревателем при помощи SMS-команд в контакты SIM-карты необходимо добавить телефонные номера SIM-карт, с которых планируется вести управление. Вставьте SIM-карту в модем и подайте на него питание. Когда произойдет соединение (зеленый светодиод мигает редко), можно добавлять доверенные номера. Внимание! Первым записывается телефонный номер Администратора. Все дальнейшие действия с доверенными номерами производятся только с этого номера. Внимание! Команды должны быть написаны в нижнем регистре. Добавление номера Администратора: Текст SMS: adminxxxxxxxxxxxx где xxxxxxxxxxxx номер телефона Администратора. Эту SMSкоманду следует отправлять с телефона администратора. Пример: admin Если телефонный номер администратора успешно введен, то будет получено сообщение: The Administrator is assigned. Добавление доверенного номера: Текст SMS: addxxxxxxxxxxxx xxxxxxxxxxxx доверенный номер телефона. Пример: add В ответ будет получено сообщение вида: Первый телефонный номер в списке номер администратора. Остальные (со 2 по 5) доверенные номера пользователей. 4

5 Просмотр всех доверенных телефонных номеров: Текст SMS: list В ответ будет получено сообщение вида: Удаление доверенного номера: Текст SMS: delx x = 2..5 порядковый номер доверенного номера в списке. Пример: del2 В ответ будет получено сообщение вида: Удаление номера администратора (del1) этой командой невозможно. Удаление всех номеров (в том числе номера Администратора): Текст SMS: delall В ответ будет получено сообщение: All the trusted numbers have been deleted. После выполнения этой команды номер администратора надо вводить заново. Остается возможность ввода доверенных номеров при помощи телефона. Т.е. можно вставить SIM-карту модема в телефон и ввести доверенные номера под именами +1, +2, +3, +4, +5. При этом надо учитывать, что номер под именем +1 будет номером администратора и все дальнейшие действия с доверенными номерами при помощи SMS-команд будут осуществляться только с этого номера. Телефонные номера записываются в формате: (код страны)(код города или выхода на мобильного оператора)(номер телефона). Пример номера для России:

6 Пример работы с доверенными номерами при помощи SMS-команд: Направление Текст SMS Описание admin Задание номера администратора В модем Ответ модема В модем Ответ модема В модем Ответ модема В модем Ответ модема В модем Ответ модема В модем Ответ модема The Administrator is assigned. add add add list del Добавление доверенного номера Добавление доверенного номера Добавление доверенного номера 5. Управление изделием. Изделием можно управлять тремя способами: 1) при помощи телефонного вызова; 2) при помощи мобильного приложения; 3) при помощи SMS сообщений (набранных вручную). Просмотр списка доверенных номеров Удаление доверенного номера с порядковым номером 2 6

7 6. Управление изделием при помощи телефонного вызова. Управление может осуществляться только с доверенного номера телефона. При звонке на номер модема: — Если изделие остановлено, то модем ответит тремя звуковыми сигналами и произведет запуск. — Если изделие работает, то модем ответит двумя звуковыми сигналами и произведет остановку изделия. 7. Управление изделием при помощи мобильного приложения. Управление изделием посредством приложения может осуществляться с мобильного телефона на платформе Android или ios. Для этого необходимо скачать приложение «Autoterm Control» из Play Market или AppStore и установить его на телефон. После установки с главного рабочего стола или из меню приложений запустите приложение «Autoterm Control». Настройки приложения: — добавление изделия 1 ; — вкл/выкл SMS уведомлений; — вкл/выкл SMS уведомлений о неисправностях; — подтверждение отправки SMS; — уведомление о вызове 2 ; — выбор языка; — об изделии 3. 7

8 Параметры работы: — установка времени работы подогревателя 4 ; — вкл/выкл отопителя салона; — установка температуры включения отопителя салона; — вкл/выкл запуска помпы при запуске двигателя; — установка температуры перехода подогревателя в ждущий режим; — вкл/выкл возможности управления изделием от пульта сигнализации; — вкл/выкл режим догревателя. Запрос текущего состояния изделия. Запрос баланса на номере модема. Запуск изделия (придет ответное SMS-сообщение, подтверждающее запуск изделия, если включено SMS оповещение). Останов изделия (придет ответное SMS-сообщение, подтверждающее останов изделия, если включено SMS оповещение). 1 Телефонный номер записывается в формате: (код страны)(код города или выхода на мобильного оператора)(номер телефона). пример номера для России: Приходит SMS уведомление о состоянии после голосового вызова на номер модема. 3 Приходит информация о серийном номере подогревателя, версия программного обеспечения блока электронного и версия программного обеспечения модема. 4 Время работы можно задать при работающем изделии 8

9 8. Управление изделием при помощи мобильного телефона посредством SMS сообщений. Если Ваш телефон не поддерживает установку приложения Autoterm Control, изделием можно управлять при помощи SMS-команд набранных вручную. SMS необходимо отправлять на номер SIM-карты установленной в модем. Команда состоит из символа начала (*), номера команды, символаразделителя команды и параметров (точка), одного или нескольких параметров, разделенных запятыми и символом конца команды (#). Номер команды и параметры могут состоять только из цифр и латинских букв. При этом имеет значение регистр обозначения. Т.е. параметры P и p это разные параметры. Использование других символов не допускается и приведет к игнорированию команды. Допускается отсутствие одного или нескольких параметров, предусмотренных в команде. Пример команды: *1.P1E1T40# 8.1 Описание команд для изделий: Пуск. Текст СМС: *1.РП 1 ЕП 2 TП 3 # Описание параметров: Р отправка подогревателем подтверждения об успешном получении команды. 1 отправить подтверждение, 0 не отправить подтверждение. Е отправка подогревателем сообщения о неисправности, если таковая возникнет в процессе работы. 1 сообщать о неисправности, 0 не сообщать о неисправности. Т время работы в минутах. Может быть задано в пределах от 20 до 120 минут. По умолчанию 40 минут. Примеры команды запуска: *1.P1E1T60# Запуск с подтверждением о получении, оповещением о неисправности, время работы 60 минут. 9

10 Пример СМС подтверждения получения команды пуск: Start confirmation Пуск. Mode: Ignition Режим: Розжиг U= 12,5V U= 12,5V T= 23C T= 23C Work Time 01:15 Работает 01:15 Пример СМС оповещения о возникшей неисправности: Information Инф. Mode: Blowing Режим:Продувка U= 12,5V U= 12,5V T= 23C T= 23C Work Time 00:49 Работает 00:49 Failure: 17 Неиспр. 17 Параметры работы. Команда для изменения параметров во время работы подогревателя. Текст СМС: *2.PП 1 EП 2 TП 3 # Описание параметров: P отправка подогревателем подтверждения об успешном получении команды. 1 отправить подтверждение, 0 не отправить подтверждение. E отправка подогревателем сообщения о неисправности, если таковая возникнет в процессе работы. 1 сообщать о неисправности, 0 не сообщать о неисправности. T время работы в минутах. Может быть задано в пределах от 20 до 120 минут. По умолчанию 40 мин. Примеры команды: *2.P0E1T60# изменение параметров без подтверждения о получении, с оповещением о неисправности, время работы 60 минут: 10

11 Пример СМС ответа: Parameters. Mode: Blowing U= 12,5V T= 23C Work Time 00:49 Пар. Режим:Продувка U= 12,5V T= 23C Работает 00:49 Остановка. Текст СМС: *3.PП 1 # Описание параметров: Р отправка подогревателем подтверждения об успешном получении команды. 1 отправить подтверждение, 0 не отправить подтверждение. Пример СМС подтверждения: Stop confirmation. Mode: Blowing U= 12,5V T= 23C Work Time 00:49 Failure: 17 Стоп. Режим:Продувка U= 12,5V T= 23C Работает 00:49 Неиспр. 17 Запрос информации Текст СМС: *4# При получении этой команды в любом случае отправляется ответ. Пример СМС: Information Mode: Ignition U= 11,2V T= 02C Work Time 00:02 Инф. Режим:Розжиг U= 11,2V T= 02C Работает 00:02 11

12 Уставка времени запуска Текст СМС: *5.PП 1 EП 2 TП 3 MП 4 # Описание параметров: Р отправка подогревателем подтверждения об успешном получении команды. 1 отправить подтверждение, 0 не отправить подтверждение. Е отправка подогревателем сообщения о неисправности, если таковая возникнет в процессе работы. 1 сообщать о неисправности, 0 не сообщать о неисправности. Т время работы в минутах. Может быть задано в пределах от 20 до 120 минут. По умолчанию 40 минут. М Время в минутах через которое будет произведен запуск подогревателя. Примеры команд запуска: *5.P1E1T60M78# Текст СМС подтверждения: Deferred start confirmation. Подтверждение отложенного пуска. Отмена отложенного запуска Текст СМС: *5# Текст СМС ответа: Deferred start has been canceled. Отмена отложенного пуска. Запрос информации об отложенном запуске Текст СМС: *6# Пример текста СМС ответа: Start in 1 days 15 hours 26 minutes. Запуск через 1 день 15 часов 26 минут. 12

13 Настройки параметров работы подогревателя. ( Только для BINAR-5S ) Текст СМС: *7.PП 1 tп 2 WП 3 RП 4 JП 5 MП 6 NП 7 FП 8 rп 9 sп 10 # Описание параметров: P отправка подогревателем подтверждения об успешном получении команды. 1 отправить подтверждение, 0 не отправить подтверждение. t температура перехода в ждущий режим при работе в качестве подогревателя [20..95] С. По умолчанию 88 С. W режим догревателя. 0 режим догревателя отключен, 2 режим автоматического догревателя включен, 3 режим ручного догревателя включен. R температура включения реле [30..60] С. По умолчанию 40 С. J управляющий сигнал помпы с ШИМ/без ШИМ. 1 с ШИМ, 0 без ШИМ. M условия работы помпы. 0 в обычном режиме 1 в обычном режиме + включается всегда при заведенном двигателе автомобиля. N температура перехода в ждущий режим при работе в качестве догревателя [80..95] С. F управление реле печки салона. 0 работает в автоматическом режиме. 1 отключено. r s работа помпы в режиме догревателя на ждущем: 0 в обычном режиме, 1 отключена. управление каналом сигнализации: 0 в обычном режиме, 1 отключена. 13

14 Примеры СМС ответов. Пример 1: Settings: Tw=46C W=A Tr=49C P=No PWM PC=P Sp=OFF Th=95C R=OFF S=ON Пример 2: Settings: Tw=88C W=M Tr=40C P=PWM PC=P+M Sp=ON Th=95C R=ON S=OFF Подогр: Тж=46С Догр:А Твкл=49С — Помпа:П — Тж=95С Реле:Откл Сигн:Вкл. Подогр: Тж=88С Догр:Р Твкл=40С — Помпа:П+Д Ж Тж=95С Реле:Вкл Сигн: Отк температура перехода в ждущий режим (подогреватель) 46ºC. режим догревателя включен в автоматическом режиме. температура включения реле отопителя салона 49ºC. сигнал управления помпой без ШИМ. работа помпы только во время работы подогревателя. помпа отключена в догревателе на режиме ожидания. температура перехода в ждущий режим (догреватель) 95ºC. сигнал реле отопителя салона отключен. канал сигнализации включен. температура перехода в ждущий режим (подогреватель) 88ºC. режим догревателя включен в ручном режиме. температура включения реле отопителя салона 40ºC. сигнал управления помпой при помощи ШИМ. работа помпы во время работы подогревателя и заведенного двигателя автомобиля. помпа включена в догревателе на режиме ожидания. температура перехода в ждущий режим (догреватель) 95ºC. сигнал реле отопителя салона вкключен. канал сигнализации отключен. Запрос параметров работы подогревателя. ( Только для BINAR-5S ) Текст СМС: *7# При получении этой команды в любом случае отправляется ответ. Текст СМС ответа: Settings: Tw=46C W=OFF Tr=49C P=No PWM PC=P Sp=ON Th=80C R=OFF S=ON Подогр: Тж=46С Догр:Откл. Твкл=49С — Помпа: П Ж — Реле:Откл Сигн: Вкл. температура перехода в ждущий режим (подогреватель) 46ºC. режим догревателя выключен. температура включения реле отопителя салона 49ºC. сигнал управления помпой без ШИМ. работа помпы только во время работы подогревателя. помпа включена в догревателе на режиме ожидания. температура перехода в ждущий режим (догреватель) 80ºC. сигнал реле отопителя салона отключен. канал сигнализации включен. Внимание! Из-за ограничения количества символов, в SMS сообщениях на русском языке, выключенные параметры не отображаются. В таблице данные параметры обозначены символом «—» 14

15 Сброс параметров работы подогревателя (заводские настройки). ( Только для BINAR-5S ) Текст СМС: *8# При получении этой команды в любом случае отправляется ответ. Текст СМС ответа: Settings: Tw=88C W=OFF Tr=40C P=No PWM PC=P Sp=ON Th=95C R=ON S=ON Подогр: Тж=88С Догр:Откл. Твкл=40С — Помпа:П Ж — Реле:Вкл, Сигн: Вкл. температура перехода в ждущий режим (подогреватель) 88ºC. режим догревателя выключен. температура включения реле отопителя салона 40ºC. сигнал управления помпой без ШИМ. работа помпы только во время работы подогревателя. помпа включена в догревателе на режиме ожидания. температура перехода в ждущий режим (догреватель) 95ºC. сигнал реле отопителя салона включен. канал сигнализации включен. Запрос серийного номера подогревателя и версии программного обеспечения. Текст СМС: *9# В ответ на эту команду отправляется СМС с серийным номером подогревателя и версией программного обеспечения блока электронного и версией программного обеспечения модема. Пример ответной СМС: Serial: CU Ver: Modem Ver: Серийный номер: Версии: П: М: Внимание! Из-за ограничения количества символов, в SMS сообщениях на русском языке, выключенные параметры не отображаются. В таблице данные параметры обозначены символом «—» 15

16 Настройка уведомлений. Текст СМС: *15.PП 1 EП 2 CП 3 LП 4 # Описание параметров: P отправка подогревателем подтверждения об успешном получении команды. 1 отправить подтверждение, 0 не отправить подтверждение. E отправка подогревателем сообщения о неисправности, если таковая возникнет в процессе работы. 1 сообщать о неисправности, 0 не сообщать о неисправности. C отправка подогревателем сообщения об информации после совершения входящего вызова. 1 сообщать, 0 не сообщать. По умолчанию 0. L выбор языка для смс 1 русский, 0 английский. Пример ответной СМС: Answer the incoming call ON. Language is English. Русская Отправка смс Вкл. Язык Русский. Запрос баланса. Текст СМС: *16.ххх# где ххх номер запроса баланса. Пример *16.*100## Ответ СМС приходит в зависимости от ответа модема о балансе. 16

17 9. Комплексная проверка модема после монтажа После проведения монтажных работ и подключения модема к изделию производится его опробование в работе следующим образом: — Проверить, свечение красного светодиода (ближний к разъему антенны); — Выполните запрос статуса изделия. Если после запроса пришла ответная SMS, то модем установлен верно. Если красный светодиод не светится, то необходимо проверить провода и колодки в жгуте модема. Зеленый светодиод моргает часто — модем с установленной SIM-картой устанавливает связь с оператором. Зеленый светодиод моргает часто связь установлена. 10. Транспортировка и хранение Упакованный модем может перевозиться любыми транспортными средствами, обеспечивающими защиту изделий и упаковок от атмосферных осадков по условиям хранения 2 (С) ГОСТ , а от воздействия механических факторов по условиям транспортирования С ГОСТ Условия транспортирования и хранения модема в части климатических факторов должны соответствовать условиям хранения 2 (С) ГОСТ Свидетельство о продаже. Изделие модем GSM-SIMCOM 2 Предприятие-изготовитель Дата продажи Покупатель Продавец ООО «АДВЕРС» М.П. 17

18 12. Гарантийные обязательства 12.1 Гарантийный срок эксплуатации модема 12 месяцев со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортирования и хранения, предусмотренных руководством по эксплуатации При отсутствии штампа организации с указанием даты продажи гарантийный срок исчисляется с даты изготовления модема При возникновении неисправности в течение гарантийного срока по вине изготовителя модем заменяется за счет изготовителя Изготовитель не принимает претензии на некомплектность и механические повреждения после его продажи Настоящая гарантия не распространяется на дефекты, возникшие в результате: — форс-мажорных обстоятельств (удара молнии, пожара, затопления, наводнения, недопустимых колебаний напряжения, ДТП); — несоблюдения правил монтажа, эксплуатации, хранения и транспортировки, предусмотренных руководством по эксплуатации; — использование модема не по назначению В случае утери руководства по эксплуатации на модем потребитель лишается права на гарантийное обслуживание. 18

Источник

Как задавать настройки модуля и объединять ввод одновременно нескольких АТ-команд?

Команды, которые могут быть поданы модулю SIMCom, подразделяются на три типа:

• базовые (вида AT либо AT& );
• с параметром (имеют синтаксис ATS = );
• расширенные(AT+ , AT+ ?, AT+ =?, AT+ = ).

При первичном включении устройства с использованием GSM-модема SIMCom необходимо задать его основные настройки: скорость работы UART, параметры отображения echo (от англ. echo — эхо), режим энергосбережения и т. п. Список команд может быть достаточно внушительным, поэтому возникает желание сэкономить время, не подавая команды поотдельности и не дожидаясь ответа модуля на каждую из них.

В одной строке можно подать сразу несколько команд. При этом нужно придерживаться правил:

• Строка должна начинаться с AT, между командами префикс AT не вводится.
• Базовые команды и команды с параметром далее вводятся подряд без разделителя.
• Расширенные команды вводятся с разделителем ‘;’.
• Максимальный размер буфера под строку и управляющий символ ограничен 556 символами.

Рассмотрим достаточно простой пример. Допустим, нам нужно подать на модуль при его настройке следующие команды:

• ATE0 // выключить отображение эхо.
• AT&D0 // отключить реакцию на смену уровня входа DTR.
• ATS0=2 // включить автоматический ответ на входящий вызов через два звонка.
• AT+IPR=115200 // установить фиксированную скорость UART.
• AT+CMGF=1 // задать текстовый формат работы с SMS.
• AT&W // сохранить соответствующие настройки.

Вместо этих семи команд, применив допустимый для модулей формат, можно подать строку:

Данный синтаксис допустим при использовании и других команд, однако некоторые из них вследствие объективных причин могут выполняться в течение довольно продолжительного времени, поэтому необходимо дожидаться завершения их выполнения. Например, если подать модулю команду

то он ответит ошибкой, так как до старта попытки выполнить команду CIPSTART он не успеет получить IP-адрес от оператора сотовой сети.

Как обеспечить корректную работу программы модема при всевозможных сценариях?

На стабильность работы GSM-модема может влиять огромное количество факторов, в том числе и не зависящих от его функционирования, в частности скорость обработки запросов на стороне оператора сотовой связи. Поэтому мы настоятельно рекомендуем при разработке устройства предусмотреть возможность подключения к отладочному порту модуля. Это позволит при возникновении проблем получить логи с модема и отправить для анализа в SIMCom.

Картинка с сайта: instruk.detektorpoligraf.ru

Рис. 1. Pin out diagram модуля SIM900

У модулей SIMCom серии 900 для этого предназначен дополнительный DEBUG UART-порт (рис. 1), а у модулей серии 800 — USB-порт (рис. 2).

Картинка с сайта: instruk.detektorpoligraf.ru

Рис. 2. Pin out diagram модуля SIM800

Кроме того, через отладочные порты можно производить обновление внутреннего ПО модуля.

Как правильно установить TCP(UDP)-подключение и отправить данные на сервер?

Упрощенный алгоритм данного действия выглядит следующим образом:

• AT+CREG? // по ответу выясняем, зарегистрированы ли мы в сети.
• AT+CGATT? //проверяем, имеется ли подключение к услуге GPRS.
• AT+CGATT=1 // при необходимости подключаемся к GPRS и обязательно дожидаемся ответа OK от модуля.
• AT+CSTT=»internet.ru»,»usr»,»pwd» // задаем точку доступа, логин и пароль и поднимаем соединение.
• AT+CIICR // отправляем запрос на получение IP и обязательно дожидаемся ответа OK от модуля. Это и будет признаком того, что получили IP у провайдера.
• AT+CIFSR // запрашиваем собственный IP. Убеждаемся, что он получен.
• AT+CIPSTART=»TCP»,»11.222.33.44″,»555″ //происходит установка TCP-соединения с сервером с IP “11.222.33.44” на порту 555; в случае если соединение было успешно установлено, в ответ получаем OK и CONNECT OK.
• AT+CIPSEND=6 //собираемся передать на сервер ровно 6 байт данных. Получаем от модуля приглашение в виде символа ‘>’.
• Hello! // отправляем данные и обязательно дожидаемся от модуля ответа SEND OK.
• AT+CIPSHUT //завершаем сессию, попутно закрывая открытые соединения.
• AT+CGATT=0 // подаем эту команду, если хотим деактивировать подключение к GPRS.

Картинка с сайта: instruk.detektorpoligraf.ru

Рис. 3. Возможные состояния в режиме single connection

Вообще, при работе с TCP(UDP)/IP правильным решением может быть организация FSM (finite state machine) на управляющем устройстве по состояниям, возвращаемым модулем на запросы состояния AT+CGATT? и AT+CIPSTATUS?, как показано на рис. 3 и 4 для режимов single connection и multi connection соответственно.

Картинка с сайта: instruk.detektorpoligraf.ru

Рис. 4. Возможные состояния в режиме multi connection

Что такое SAPBR и чем отличается работа с IP-приложениями при его использовании?

Команда AT+SAPBR используется для настройки и активации контента в случае применения встроенных протоколов, таких как SMPT, POP3, MMS, HTTP и FTP. Это позволяет упростить задачу программиста по разработке IP-приложений.

Пример записи текстового файла на FTP-сервер:

• AT+SAPBR=3,1,»CONTYPE»,»GPRS»;+SAPBR=3,1,»APN»,»internet.ru»;+SAPBR=3,1,»USER»,»usr»;+SAPBR=3,1,»PWD»,»pwd»;+SAPBR=1,1 // задаем точку доступа, указываем имя пользователя и пароль, поднимаем GPRS-соединение. Дожидаемся OK как признака успешного получения IP.
• AT+FTPCID=1 // указываем, что будем работать с профилем №1.
• AT+FTPSERV=»12.34.56.78″;+FTPUN=»xxx»;+FTPPW=»xxx»;+FTPGETPATH=»/» // задаем параметры подключения к серверу.
• AT+FTPPUTNAME=»my file.txt» // отправляем запрос на создание файла.
• AT+FTPPUT=1 // в ответ дожидаемся +FTPPUT:1,1,1280 — сервер готов принимать данные.
• AT+FTPPUT=2,6 // запишем 6 байт.
• Hello! // содержимое, которое будет записано в файл my file.txt.
• AT+FTPPUT=2,0 // больше данных не будет, закрываем сессию
• AT+SAPBR=0,1 // деактивируем контекст.

При использовании протоколов HTTP и FTP не нужно задавать параметры подключения командой AT+CSTT и поднимать соединение командой AT+CIICR.

Все ли команды и настройки модемов перечислены в документах типа «AT-command manual»?

Чтобы упростить изложение алгоритмов работы модулей в рамках той или иной функциональности, компания SIMCom выпускает специальную документацию (Application Notes) с примерами двустороннего обмена командами между модулем сотовой связи и MCU.

Например, для модулей SIMCom серии 900 существует линейка стандартных прошивок и ENHANCE-прошивок (с расширенной функциональностью). Команды и настройки, доступные только в прошивках с расширенной функциональностью, вынесены в отдельную документацию. Список дополнительных ENHANCE-функций, который может варьироваться в зависимости от конкретной версии ПО, приведен ниже:

• запись аудиотреков и воспроизведение их в динамик или в сторону удаленного абонента;
• User memory — встроенная память для пользовательских данных;
• встроенный протокол FTP и HTTP, HTTPS;
• Cell Location — определение координат без GPS по базовым станциям;
• SMS Autorun — управление модулем с помощью SMS-сообщений;
• Jamming Detection — обнаружение факта глушения;
• декодирование и формирование DTMF-тонов;
• eMail — формирование, отправка и прием электронных писем посредством АТ-команд;
• работа с eMail-серверами, требующими авторизацию с использованием SSL;
• MMS — формирование и отправка с помощью АТ-команд;
• Easy Scan — получение информации об окружающих базовых станциях без подключения SIM-карты;
• PING — проверка доступности адреса в Интернете посредством обмена ICMP-пакетами.

Документацию по дополнительному функционалу вы можете запросить по адресу wireless@mt-system.ru.

Как получить данные о текущей версии ПО модуля?

Текущую ревизию программного обеспечения GSM/GPRS-модуля можно получить по ответу на команды AT+GMR, AT+CGMR и AT+GSV.

Ответ включает в себя:

• 1137 — идентификатор семейства модулей; в данном случае модуль относится к серии 900.
• B02 — номер текущей прошивки в данной ветке прошивок.
• SIM900R64 — аппаратную модификацию модуля; это модуль SIM900R с 64-Мбит flash-памятью.
• ST — производителя flash-памяти, использованной в данном модуле.
• ENHANCE — прошивку с поддержкой расширенной функциональности.
• EAT — прошивку с поддержкой технологии Embedded AT.

Как получить и поддерживать данные о текущем времени с помощью GSM/GPRS-модуля?

Существует несколько способов получить данные о времени:

• Обновление времени RTC при регистрации в сети можно включить командой AT+CLTS=1.

Далее нужно перезагрузить модуль либо перерегистрироваться в сети, подав последовательность команд AT+CFUN=0 и AT+CFUN=1. При регистрации в сети появится новое URC-сообщение вида

Затем значение текущей даты и времени можно запросить у модуля командой AT+CCLK.

• Чтобы получить время по протоколу NTP, можно воспользоваться командами:

AT+SAPBR=3,1,»CONTYPE»,»GPRS»;+SAPBR=3,1,»APN»,»internet.ru»;+SAPBR=3,1,»USER»,»usr»;+SAPBR=3,1,»PWD»,»pwd»;+SAPBR=1,1 // задаем точку доступа, указываем имя пользователя и пароль, поднимаем GPRS-соединение и дожидаемся OK как признака успешного получения IP.

AT+CNTP=»pool.ntp.org»,4,1 // указываем адрес NTP-сервера, текущий часовой пояс и номер профиля, который будет использоваться при запросе.

AT+CNTP // запрашиваем время с сервера. Если в команде AT+CNTP добавить четвертый параметр =2, то при запросе также будут обновлены данные часов реального времени.

• Можно получить информацию о времени с собственного сервера, например по каналу GPRS, и установить текущие показания часов реального времени с помощью команды AT+CCLK=»yy/MM/dd,hh:mm:ss+zz».

Чтобы поддерживать работу часов реального времени, нужно поддерживать питание RTC-домена, когда с модуля будет снято основное питание. Для этого можно обеспечить подачу питания на вход VRTC от конденсатора достаточной емкости либо от батареи/аккумулятора.

Выводы

Таким образом, применительно к модулям компании SIMCom Wireless Solutions может быть в значительной степени оптимизирован исполняемый управляющий программный код, что обеспечит более быстрое включение и настройку модулей. В целом это приводит к тому, что программный код функционирует более корректно и эффективно.

Кроме того, правильное понимание алгоритмов функционирования модулей SIMCom и, следовательно, корректная организация последовательности подаваемых на модуль команд при его взаимодействии с внешними устройствами позволяют избежать характерных ошибок, возникающих при разработке устройств.

Источник

GSM-модем SIMCOM для автономного предпускового жидкостного подогревателя двигателя BINAR-5S

Модем GSM-SIMCOM предназначен для применения в составе подогревателей предпусковых жидкостных типа Бинар-5S. Модем обеспечивает ручное и автоматическое управление изделием, а также вывод информации на телефон посредством SMS-сообщений.

• 6-контактный разъем для подключения жгута;
• разъем для подключения антенны;
• держатель SIM-карты;
• светодиодные индикаторы

В комплект поставки входят:

Характеристика

Напряжение питания верхнее предельное

Напряжение питания нижнее предельное

Рабочий диапазон температур

от минус 40 С° до +85 С°

Габаритные размеры (без антенны и жгута)

(95 х 48 х 38) мм

Автономным подогревателем BINAR 5S можно управлять тремя способами:

• при помощи телефонного вызова;
• при помощи мобильного приложения;
• при помощи SMS сообщений (набранных вручную).

Управление модемом при помощи телефонного вызова.

Управление может осуществляться только с доверенного номера телефона.

При звонке на номер модема:

• Если изделие остановлено, то модем ответит тремя звуковыми сигналами и произведет запуск.
• Если изделие работает, то модем ответит двумя звуковыми сигналами и произведет остановку изделия.

Управление модемом SIMCOM при помощи мобильного приложения.

Управление модемом SIMCOM посредством приложения может осуществляться с мобильного телефона на платформе Android или iOS. Для этого необходимо скачать приложение «Autoterm Control» из Play Market или AppStore и установить его на телефон. После установки с главного рабочего стола или из меню приложений запустите приложение «Autoterm Control».

Ваш отзыв: Заметка: HTML теги не принимаются! Используйте обычный текст.

Рейтинг: Плохо Хорошо

Введите код, указанный на картинке:

Источник

Воздушные отопители и жидкостные подогреватели

• +7 914-707-25-37
• 8 (423) 277-25-37

Сервис и документация

Гарантийные обязательства:

• Гарантийный срок изделия составляет 18 месяцев со дня продажи или 1000 моточасов для воздушных отопителей и 500 моточасов для жидкостных подогревателей или пробег автомобиля с установленным изделием составил не более 50000 км.
• Установку изделия должны проводить организации, уполномоченные Производителем.
• Производитель гарантирует нормальную работу своей продукции при условии соблюдения потребителем всех правил предусмотренных в руководстве по эксплуатации завода — изготовителя.

Гарантийными случаями не являются:

• форс-мажорные обстоятельства: удар молнии, пожар, затопления, наводнения, недопустимые колебаний напряжения и ДТП;
• несоблюдения правил эксплуатации, хранения и транспортировки;
• неправильного монтажа, ремонта или обслуживания, если они проведены лицами и организациями, не уполномоченными Производителем на производство монтажа и гарантийного ремонта;
• отказа работы отопителя по причине загрязнения камеры сгорания;
• нарушения работы электрооборудования автомобиля;
• самостоятельного ремонта изделия или использования неоригинальных запасных частей.

При установке не в уполномоченным Производителем сервисном центре или самостоятельной установке для получения гарантии необходимо обратится в один из сервисный центров уполномоченных Производителем на производство монтажа и гарантийного ремонта для подтверждения правильности установки. При этом делается отметка в гарантийном талоне. (За данную услугу сервисный центр может взымать плату).

Источник
