DVHR ДОМАШНИЙ КИНОТЕАТР С DVD РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ HT…

Ht-cn500dvhr, Домашний кинотеатр с dvd, Руководство по эксплуатации Чат поддержки

• Изображение
• Текст

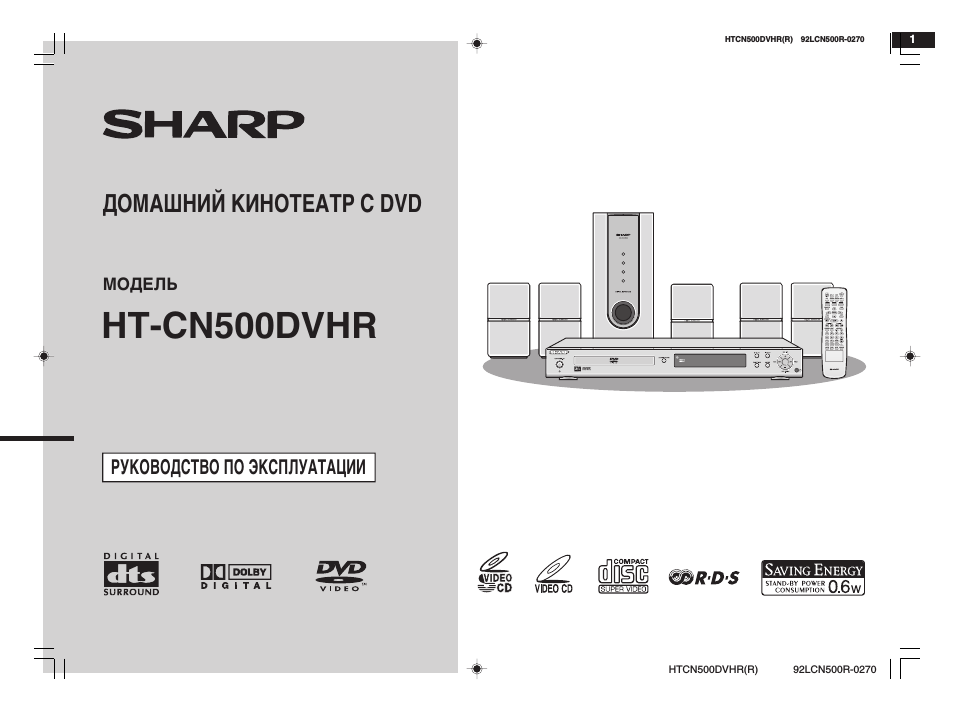

МОДЕЛЬ

HT-CN500DVHR

ДОМАШНИЙ КИНОТЕАТР С DVD

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

HTCN500DVHR(R) 92LCN500R-0270

HTCN500DVHR(R) 92LCN500R-0270

1

9

8

7

6

5

4

0

>10

3

2

1

ENTER

S

1

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

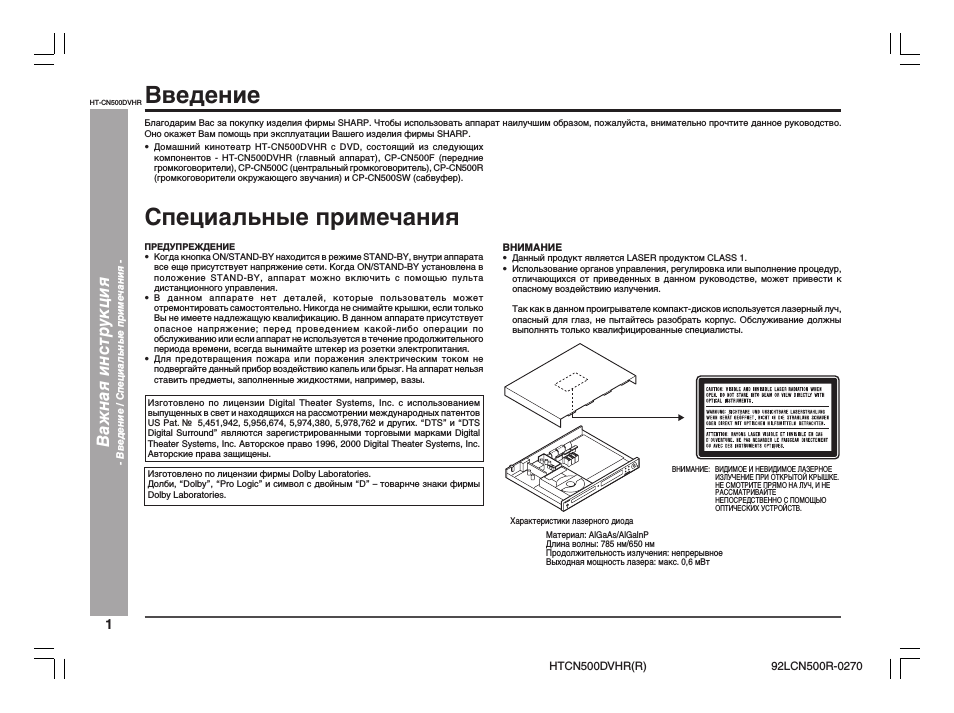

Введение

Важная инструкция

— Введение / Специальные примечания —

• Домашний кинотеатр HT-CN500DVHR с DVD, состоящий из следующих

компонентов — HT-CN500DVHR (главный аппарат), CP-CN500F (передние
громкоговорители), CP-CN500C (центральный громкоговоритель), CP-CN500R
(громкоговорители окружающего звучания) и CP-CN500SW (сабвуфер).

Специальные примечания

Изготовлено по лицензии Digital Theater Systems, Inc. с использованием
выпущенных в свет и находящихся на рассмотрении международных патентов
US Pat. № 5,451,942, 5,956,674, 5,974,380, 5,978,762 и других. “DTS” и “DTS
Digital Surround” являются зарегистрированными торговыми марками Digital
Theater Systems, Inc. Авторское право 1996, 2000 Digital Theater Systems, Inc.
Авторские права защищены.

Изготовлено по лицензии фирмы Dolby Laboratories.
Долби, “Dolby”, “Pro Logic” и символ с двойным “D” – товарнче знаки фирмы
Dolby Laboratories.

Благодарим Вас за покупку изделия фирмы SHARP. Чтобы использовать аппарат наилучшим образом, пожалуйста, внимательно прочтите данное руководство.
Оно окажет Вам помощь при эксплуатации Вашего изделия фирмы SHARP.

ПРЕДУПРЕЖДЕНИЕ
• Когда кнопка ON/STAND-BY находится в режиме STAND-BY, внутри аппарата

все еще присутствует напряжение сети. Когда ON/STAND-BY установлена в
положение STAND-BY, аппарат можно включить с помощью пульта
дистанционного управления.

• В данном аппарате нет деталей, которые пользователь может

отремонтировать самостоятельно. Никогда не снимайте крышки, если только
Вы не имеете надлежащую квалификацию. В данном аппарате присутствует
опасное напряжение; перед проведением какой-либо операции по
обслуживанию или если аппарат не используется в течение продолжительного
периода времени, всегда вынимайте штекер из розетки электропитания.

• Для предотвращения пожара или поражения электрическим током не

подвергайте данный прибор воздействию капель или брызг. На аппарат нельзя
ставить предметы, заполненные жидкостями, например, вазы.

ВНИМАНИЕ

• Данный продукт является LASER продуктом CLASS 1.
• Использование органов управления, регулировка или выполнение процедур,

отличающихся от приведенных в данном руководстве, может привести к
опасному воздействию излучения.

Так как в данном проигрывателе компакт-дисков используется лазерный луч,
опасный для глаз, не пытайтесь разобрать корпус. Обслуживание должны
выполнять только квалифицированные специалисты.

Материал: AlGaAs/AlGalnP
Длина волны: 785 нм/650 нм
Продолжительность излучения: непрерывное
Выходная мощность лазера: макс. 0,6 мВт

Характеристики лазерного диода

ВНИМАНИЕ: ВИДИМОЕ И НЕВИДИМОЕ ЛАЗЕРНОЕ

ИЗЛУЧЕНИЕ ПРИ ОТКРЫТОЙ КРЫШКЕ.
НЕ СМОТРИТЕ ПРЯМО НА ЛУЧ, И НЕ
РАССМАТРИВАЙТЕ
НЕПОСРЕДСТВЕННО С ПОМОЩЬЮ
ОПТИЧЕСКИХ УСТРОЙСТВ.

2

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

1

Общая информация

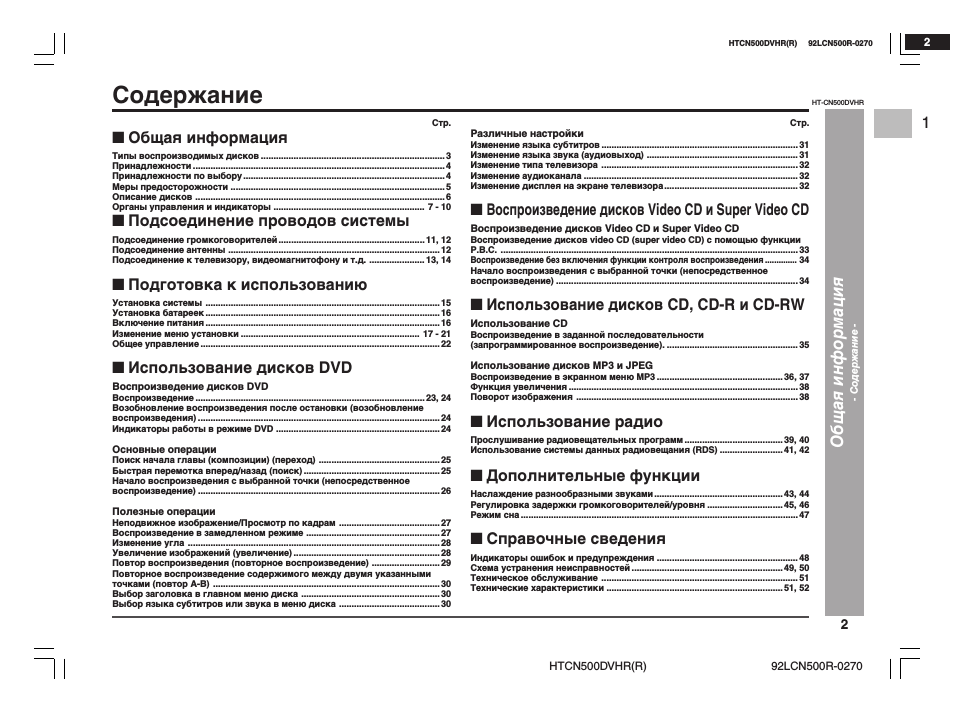

— Содержание —

Содержание

HTCN500DVHR(R) 92LCN500R-0270

2

Стр.

■ Общая информация

Типы воспроизводимых дисков ………………………………………………………………. 3
Принадлежности ………………………………………………………………………………………. 4
Принадлежности по выбору …………………………………………………………………….. 4
Меры предосторожности …………………………………………………………………………. 5
Описание дисков ……………………………………………………………………………………… 6
Органы управления и индикаторы …………………………………………………… 7 — 10

■ Подсоединение проводов системы

Подсоединение громкоговорителей …………………………………………………. 11, 12
Подсоединение антенны ………………………………………………………………………… 12
Подсоединение к телевизору, видеомагнитофону и т.д. …………………. 13, 14

■ Подготовка к использованию

Установка системы ………………………………………………………………………………… 15
Установка батареек ………………………………………………………………………………… 16
Включение питания ………………………………………………………………………………… 16
Изменение меню установки …………………………………………………………….. 17 — 21
Общее управление ………………………………………………………………………………….. 22

■ Использование дисков DVD

Воспроизведение дисков DVD

Воспроизведение ………………………………………………………………………………. 23, 24
Возобновление воспроизведения после остановки (возобновление
воспроизведения) …………………………………………………………………………………… 24
Индикаторы работы в режиме DVD ……………………………………………………….. 24

Основные операции

Поиск начала главы (композиции) (переход) ………………………………………… 25
Быстрая перемотка вперед/назад (поиск) ……………………………………………… 25
Начало воспроизведения с выбранной точки (непосредственное
воспроизведение) …………………………………………………………………………………… 26

Полезные операции

Неподвижное изображение/Просмотр по кадрам …………………………………. 27
Воспроизведение в замедленном режиме …………………………………………….. 27
Изменение угла ………………………………………………………………………………………. 28
Увеличение изображений (увеличение) …………………………………………………. 28
Повтор воспроизведения (повторное воспроизведение) ……………………… 29
Повторное воспроизведение содержимого между двумя указанными
точками (повтор A-B) ……………………………………………………………………………… 30
Выбор заголовка в главном меню диска ………………………………………………. 30
Выбор языка субтитров или звука в меню диска …………………………………. 30

Стр.

Различные настройки

Изменение языка субтитров …………………………………………………………………… 31
Изменение языка звука (аудиовыход) …………………………………………………… 31
Изменение типа телевизора …………………………………………………………………… 32
Изменение аудиоканала …………………………………………………………………………. 32
Изменение дисплея на экране телевизора …………………………………………….. 32

■ Воспроизведение дисков Video CD и Super Video CD

Воспроизведение дисков Video CD и Super Video CD

Воспроизведение дисков video CD (super video CD) с помощью функции
P.B.C. ………………………………………………………………………………………………………. 33
Воспроизведение без включения функции контроля воспроизведения ………….. 34
Начало воспроизведения с выбранной точки (непосредственное
воспроизведение) …………………………………………………………………………………… 34

■ Использование дисков CD, CD-R и CD-RW

Использование CD

Воспроизведение в заданной последовательности
(запрограммированное воспроизведение). ……………………………………………. 35

Использование дисков MP3 и JPEG

Воспроизведение в экранном меню MP3 ………………………………………….. 36, 37
Функция увеличения ………………………………………………………………………………. 38
Поворот изображения ……………………………………………………………………………. 38

■ Использование радио

Прослушивание радиовещательных программ ………………………………… 39, 40
Использование системы данных радиовещания (RDS) ……………………. 41, 42

■ Дополнительные функции

Наслаждение разнообразными звуками …………………………………………… 43, 44
Регулировка задержки громкоговорителей/уровня ………………………… 45, 46
Режим сна ……………………………………………………………………………………………….. 47

■ Справочные сведения

Индикаторы ошибок и предупреждения ……………………………………………….. 48
Схема устранения неисправностей …………………………………………………… 49, 50
Техническое обслуживание …………………………………………………………………… 51
Технические характеристики ……………………………………………………………. 51, 52

3

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

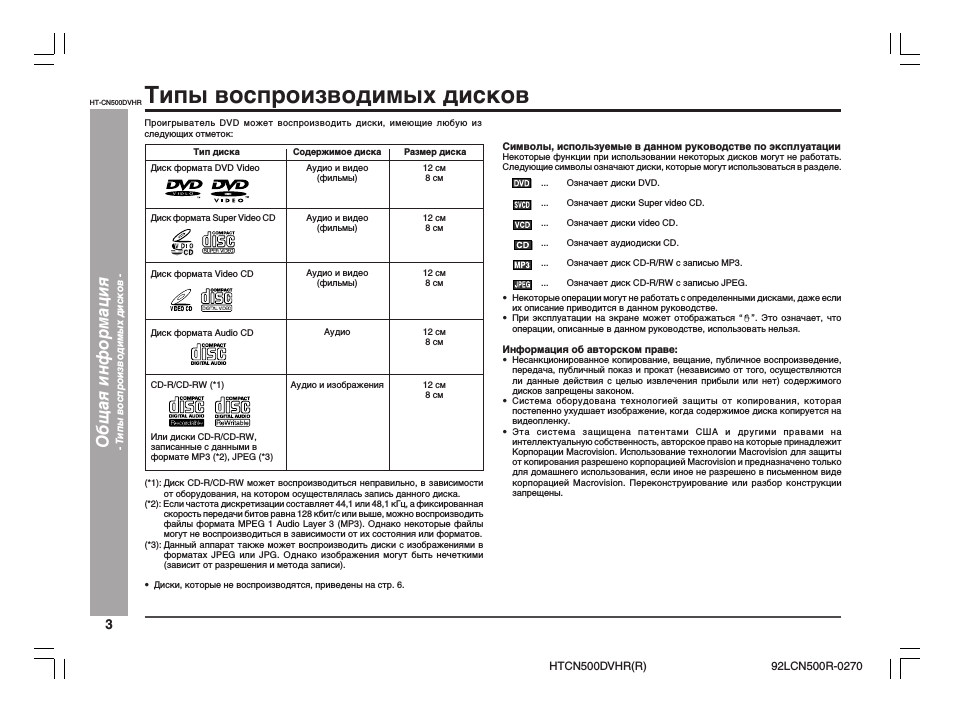

Типы воспроизводимых дисков

Проигрыватель DVD может воспроизводить диски, имеющие любую из
следующих отметок:

Общая информация

— Типы воспроизводимых дисков —

(*1): Диск CD-R/CD-RW может воспроизводиться неправильно, в зависимости

от оборудования, на котором осуществлялась запись данного диска.

(*2): Если частота дискретизации составляет 44,1 или 48,1 кГц, а фиксированная

скорость передачи битов равна 128 кбит/с или выше, можно воспроизводить
файлы формата MPEG 1 Audio Layer 3 (MP3). Однако некоторые файлы
могут не воспроизводиться в зависимости от их состояния или форматов.

(*3): Данный аппарат также может воспроизводить диски с изображениями в

форматах JPEG или JPG. Однако изображения могут быть нечеткими
(зависит от разрешения и метода записи).

• Диски, которые не воспроизводятся, приведены на стр. 6.

Аудио и видео

(фильмы)

Аудио и видео

(фильмы)

Аудио и видео

(фильмы)

Аудио

Аудио и изображения

12 см

8 см

12 см

8 см

12 см

8 см

12 см

8 см

12 см

8 см

Тип диска

Содержимое диска

Размер диска

Диск формата DVD Video

Диск формата Super Video CD

Диск формата Video CD

Диск формата Audio CD

CD-R/CD-RW (*1)

Или диски CD-R/CD-RW,
записанные с данными в
формате MP3 (*2), JPEG (*3)

Символы, используемые в данном руководстве по эксплуатации

Некоторые функции при использовании некоторых дисков могут не работать.
Следующие символы означают диски, которые могут использоваться в разделе.

…

Означает диски DVD.

…

Означает диски Super video CD.

…

Означает диски video CD.

…

Означает аудиодиски CD.

…

Означает диск CD-R/RW с записью MP3.

…

Означает диск CD-R/RW с записью JPEG.

• Некоторые операции могут не работать с определенными дисками, даже если

их описание приводится в данном руководстве.

• При эксплуатации на экране может отображаться “ ”. Это означает, что

операции, описанные в данном руководстве, использовать нельзя.

Информация об авторском праве:

• Несанкционированное копирование, вещание, публичное воспроизведение,

передача, публичный показ и прокат (независимо от того, осуществляются
ли данные действия с целью извлечения прибыли или нет) содержимого
дисков запрещены законом.

• Система оборудована технологией защиты от копирования, которая

постепенно ухудшает изображение, когда содержимое диска копируется на
видеопленку.

• Эта система защищена патентами США и другими правами на

интеллектуальную собственность, авторское право на которые принадлежит
Корпорации Macrovision. Использование технологии Macrovision для защиты
от копирования разрешено корпорацией Macrovision и предназначено только
для домашнего использования, если иное не разрешено в письменном виде
корпорацией Macrovision. Переконструирование или разбор конструкции
запрещены.

4

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

1

НАПОЛЬНАЯ СТОЙКА

ГРОМКОГОВОРИТЕЛЯ

НАСТЕННЫЙ КРОНШТЕЙН

ГРОМКОГОВОРИТЕЛЯ

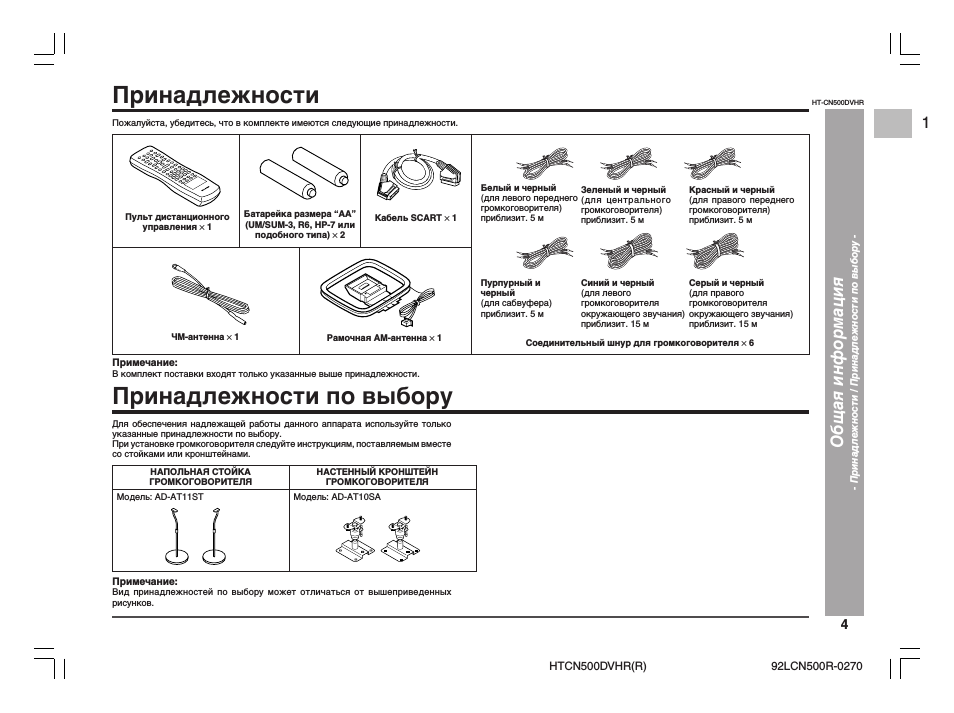

Принадлежности

Пожалуйста, убедитесь, что в комплекте имеются следующие принадлежности.

Принадлежности по выбору

Пульт дистанционного

управления

× 1

Батарейка размера “AA”

(UM/SUM-3, R6, HP-7 или

подобного типа)

× 2

Кабель SCART

× 1

ЧМ-антенна

× 1

Рамочная АМ-антенна

× 1

Белый и черный
(для левого переднего
громкоговорителя)
приблизит. 5 м

Зеленый и черный
(для центрального
громкоговорителя)
приблизит. 5 м

Красный и черный
(для правого переднего
громкоговорителя)
приблизит. 5 м

Пурпурный и
черный
(для сабвуфера)
приблизит. 5 м

Соединительный шнур для громкоговорителя

× 6

Синий и черный
(для левого
громкоговорителя
окружающего звучания)
приблизит. 15 м

Серый и черный
(для правого
громкоговорителя
окружающего звучания)
приблизит. 15 м

Примечание:

В комплект поставки входят только указанные выше принадлежности.

Для обеспечения надлежащей работы данного аппарата используйте только
указанные принадлежности по выбору.
При установке громкоговорителя следуйте инструкциям, поставляемым вместе
со стойками или кронштейнами.

Модель: AD-AT11ST

Модель: AD-AT10SA

Примечание:

Вид принадлежностей по выбору может отличаться от вышеприведенных
рисунков.

Общая информация

— Принадлежности / Принадлежности по выбору —

5

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

■ Общая информация

• Пожалуйста, убедитесь в том, что аппарат размещен в хорошо

проветриваемом месте, и что имеется свободное пространство, по меньшей
мере, в 10 см по бокам и сзади. Также должно иметься свободное
пространство минимум в 15 см над аппаратом.

• Используйте аппарат на твердой, ровной

поверхности, не подверженной вибрациям.

• Предохраняйте аппарат от воздействия прямых

солнечных лучей, сильных магнитных полей,
чрезмерного

запыления

и

близости

электронного/электрического оборудования
(домашние компьютеры, факсимильные
аппараты и т.д.), способного генерировать
электрические помехи.

• Не кладите ничего на верхнюю часть аппарата.
• Не подвергайте аппарат воздействию сырости,

температур свыше 60°C или крайне низких
температур.

• Если аппарат работает ненадлежащим

образом,

выньте

вилку

из

розетки

электропитания и вставьте ее снова. Затем
включите аппарат.

• Во время грозы следует отсоединить аппарат

от сети питания в целях безопасности.

• При извлечении вилки питания переменного

тока из сетевой розетки следует удерживать
саму вилку, так как, потянув за кабель, Вы
можете повредить его внутренние провода.

Меры предосторожности

• Нельзя снимать внешнюю крышку, так как

это может привести к поражению
электрическим током. Для технического
обслуживания узлов, расположенных
внутри корпуса, обращайтесь в Вашу
местную

мастерскую

технического

обслуживания изделий фирмы SHARP.

• Нельзя препятствовать вентиляции, закрывая

вентиляционные

отверстия

такими

предметами, как газеты, скатерти, занавески
и т.д.

• Нельзя располагать на аппарате источники открытого пламени, такие, как

горящие свечи.

• При утилизации батареек следует учитывать соответствующие экологические

нормы.

• Аппарат может использоваться только при температуре в пределах диапазона

5°C — 35°C.

Предупреждение:

Рабочее напряжение должно соответствовать напряжению, указанному на
данном аппарате. Использование данного аппарата при более высоком
напряжении, чем то, которое указано, представляет опасность, и может
привести к пожару или другим типам несчастных случаев, вызывающих
повреждение. Фирма SHARP не несет ответственность за какое-либо
повреждение, вызванное использованием данного аппарата при напряжении,
отличающемся от предусмотренного значения.

■ Регулировка уровня громкости

Уровень звука при заданной установке регулятора громкости зависит от
мощности громкоговорителей, их расположения и различных других факторов.
Рекомендуется избегать воздействия высоких уровней звука. Не включайте
громкость на полную мощность при включении и слушайте музыку на умеренных
уровнях громкости.

Общая информация

— Меры предосторожности —

10

СМ

10

СМ

10

СМ

15

СМ

Описание дисков, Общая информация, Диски, которые нельзя воспроизвести

Заголовок, глава и композиция, Символы, используемые на дисках dvd Чат поддержки

• Изображение
• Текст

6

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

1

Глава 1

Заголовок 1

Заголовок 2

Глава 2

Глава 3

Глава 1

Глава 2

Описание дисков

■ Диски, которые нельзя воспроизвести

Общая информация

— Описание дисков —

• Диски DVD без номера региона “5”

или “ALL”.

• Диски DVD с системой SECAM
• DVD-ROM
• DVD-RAM
• DVD-Audio

• CDG
• CDV
• Photo CD
• CD-ROM
• SACD
• Диски с записью в специальных

форматах и т.д.

• Вышеуказанные диски либо вообще не воспроизводятся, либо имеется звук,

но нет изображения на экране или наоборот.

• Неправильная эксплуатация может повредить громкоговорители и

отрицательно повлиять на Ваш слух при воспроизведении с высоким уровнем
громкости.

• Диски, изготовленные нелегально, воспроизводить нельзя.

Примечания:

• Диск с царапинами или отпечатками пальцев может воспроизводиться

неправильно. См. раздел “Уход за дисками DVD/CD (стр. 51)” и очистите диск.

• Не воспроизводите диски особой формы (в виде сердечка или

восьмиугольника), так как при вращении они могут быть выброшены и
привести к травмам.

■ Заголовок, глава и композиция

Диски DVD разделены на “заголовки” и “главы”. Если на диске имеется
несколько фильмов, каждый фильм является отдельным “заголовком”. “Главы”
являются подразделениями заголовков.

Диски Audio CD состоят из “композиций”.
“Композицией” является каждая мелодия на диске audio CD.

Примечание:

На некоторых дисках номера заголовков, главы или композиции могут быть не
записаны.

■ Символы, используемые на дисках DVD

Перед воспроизведением дисков проверьте символы на коробке диска DVD.

Дисплей

Номер региона (номер района для
воспроизведения)

Формат записи на DVD

Тип записанных субтитров

Пример:

1: Английский

2: Французский

Число углов камер

Число звуковых дорожек и систем
аудиозаписи

Пример:

1: Оригинал <Английский>

(DTS 5.1 Surround)

2: Английский (Dolby
Digital 5.1 Surround)

Описание

На дисках DVD запрограммированы
номера регионов, означающих
страны, в которых их можно
воспроизводить. Данная система
может воспроизводить диски с
номерами регионов “5” или “ALL”.

Для согласования видеоформата
подключенного

телевизора

(“широкоэкранный ТВ” или “ТВ
формата 4:3”).

Языки записанных субтитров.

Язык можно выбрать с помощью
кнопки SUBTITLE.

Число углов, записанных на диск
DVD.

Углы можно выбрать с помощью
кнопки ANGLE.

Отображается число звуковых
дорожек и систем аудиозаписи

• Звук, записанный на диск DVD,

можно переключить с помощью
кнопки LANGUAGE.

• Число звуковых дорожек и систем

записи изменяется в зависимости
от диска DVD. Проверьте их в
руководстве к диску DVD.

Запись в формате 4:3.

Вы можете воспроизводить широкие изображения на
широкоэкранном телевизоре, а широкоформатные
изображения — на телевизоре формата 4:3.

Вы можете воспроизводить широкие изображения на
широкоэкранном телевизоре, а изображения формата 4:3 с
усеченными по бокам краями на телевизоре формата 4:3.

Композиция 1 Композиция 2 Композиция 3 Композиция 4 Композиция 5

5

5

6

1

ALL

2

2

7

HT-CN500DVHR

HTCN500DVHR(R)

92LCN500R-0270

KHz

A — B

REPEAT 1

SLEEP

PROG

CHP

PRESET

TRK

TITLE

CD MP3

STEREO V

MHz

DIGITAL
Pro Logic

R

L

RS

LS

C

S

(1)

1

7

2

4

8

9

10

5

6

11

12

13

12

14

R

L

RS

LS

C

S

(3)

(2)

(4)

(6)

(5)

15

16

27

26

25

24

23

22

21

17 18 19 20

28 29 30 31

3

Органы управления и индикаторы

Страница для справок

1. Кнопка включения/режима ожидания ……………………………………………… 16
2. Лоток для дисков ……………………………………………………………………………… 23
3. Кнопка открытия/закрытия лотка для дисков ………………………………… 23
4. Датчик дистанционного управления ………………………………………………… 16
5. Кнопка воспроизведения или паузы …………………………………………… 23, 24
6. Кнопка останова ……………………………………………………………………………….. 24
7. Индикатор режима ожидания …………………………………………………………… 16
8. Кнопка функций ……………………………………………………………………… 14, 23, 39
9. Кнопка режима уровня громкоговорителей ……………………………….. 22, 46

10. Гнездо для подключения головных телефонов ………………………………. 22
11.Кнопка переключения на одну главу (композицию) вниз или

настройки в сторону убывания ……………………………………………………. 25, 39

12.Кнопки увеличения и уменьшения громкости или регулировки

уровня громкоговорителей …………………………………………………………. 22, 46

13.Кнопка переключения на одну главу (композицию) вверх или

настройки в сторону возрастания ……………………………………………….. 25, 39

14. Индикаторы громкоговорителей ………………………………………………………. 44

Страница для справок

15.Индикатор Dolby Pro Logic …………………………………………………………………. 44
16. Индикатор сигнала Dolby Digital ……………………………………………………….. 43
17. Индикатор DVD ………………………………………………………………………………….. 24
18. Индикатор паузы ……………………………………………………………………………….. 24
19. Индикатор воспроизведения ……………………………………………………………. 24
20. Индикатор заголовка ………………………………………………………………………… 26
21. Индикатор композиции ……………………………………………………………………… 34
22. Индикатор предварительной установки тюнера ……………………………… 40
23. Индикатор главы ………………………………………………………………………………. 26
24. Индикатор программы ………………………………………………………………………. 35
25. Индикатор режима сна ……………………………………………………………………… 47
26. Индикатор повтора ……………………………………………………………………………. 29
27. Индикатор повтора A — B …………………………………………………………………… 30
28. Индикатор сигнала DTS …………………………………………………………………….. 43
29. Индикатор стереосигнала (2 канала) или приема ЧМ-стерео ……… 39, 43
30. Индикатор SVCD/VCD/CD …………………………………………………………………… 24
31. Индикатор MP3 или JPEG ………………………………………………………………….. 24

(1) Индикатор левого переднего

громкоговорителя

(2) Индикатор центрального

громкоговорителя

(3) Индикатор правого переднего

громкоговорителя

(4) Индикатор левого громкогово-

рителя окружающего звучания

(5) Индикатор сабвуфера
(6) Индикатор правого громкого-

ворителя окружающего звучания

■ Главный аппарат (передняя панель)

Общая информация

— Органы управления и индикаторы —

Нажмите на кнопку для помощи

Картинка с сайта: emanuals.org

ДОМАШНИЙ КИНОТЕАТР С DVD

МОДЕЛЬ

HT-X1H

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

r00_htx1hr_cover_e.p65 11/30/04, 11:35 AM1

HT-X1H TINSRA007SJZZ

Картинка с сайта: emanuals.org

i

r00_htx1hr_cover_e.p65 11/19/04, 6:22 PM2

HT-X1H TINSRA007SJZZ

Картинка с сайта: emanuals.org

СПЕЦИАЛЬНЫЕ ПРИМЕЧАНИЯ

Свойства лазерного диода

I Когда кнопка ON/STAND-BY установлена в положение STAND-BY,

Материал: AIGaAs/AlGainP

аппарат по-прежнему находится под напряжением электросети.

Длина волны: 785 нм/650 нм

Если кнопка ON/STAND-BY установлена в положение STAND-BY, аппарат

Продолжительность излучения: непрерывная

может быть приведен в действие в режиме таймера или при помощи

Выходная мощность лазера: макс. 0,6 мВт

пульта дистанционного управления.

Предупреждение:

Данный аппарат не содержит частей, требующих обслуживания со

стороны пользователя. Если у Вас нет соответствующей квалификации,

никогда не снимайте крышку. Внутри аппарата имеется опасное для

жизни электрическое напряжение, поэтому всегда следует извлекать

сетевую вилку из розетки перед проведением работ по его

обслуживанию, или когда аппарат не используется в течение

длительного времени.

I Предупреждение:

Во избежание пожара и поражения электрическим током не допускайте

попадания капель или брызг на аппарат. Не ставьте на аппарат

предметы, наполненные жидкостью, например, вазы.

I Данное изделие входит в группу изделий CLASS 1 LASER.

I ВНИМАНИЕ

Использование органов управления, регуляторов или выполнение

процедур, отличных от тех, которые указаны в данном руководстве,

может привести к воздействию на пользователя опасного излучения.

Поскольку лазерный луч, используемый в проигрывателе компакт-

дисков, является вредным для Ваших глаз, не пытайтесь разобрать

корпус. Обращайтесь за обслуживанием только к квалифицированному

ВНИМАНИЕ:

персоналу.

ВИДИМОЕ И НЕВИДИМОЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ КОГДА КОРПУС

ОТКРЫТ.

НЕ ДОПУСКАЙТЕ ПОПАДАНИЯ ЛУЧА В ГЛАЗА И НЕ РАССМАТРИВАЙТЕ

ЕГО НАПРЯМУЮ С ПОМОЩЬЮ ОПТИЧЕСКИХ ПРИБОРОВ.

ii

r00_htx1hr_cover_e.p65 11/19/04, 6:22 PM3

HT-X1H TINSRA007SJZZ

Картинка с сайта: emanuals.org

HT-X1H

Введение

Благодарим Вас за приобретение изделия фирмы SHARP. Чтобы

Домашний кинотеатр HT-X1H с DVD состоит из главного блока и блока

использовать аппарат наилучшим образом, пожалуйста, внимательно

сабвуфера/усилителя HT-X1H, фронтальных громкоговорителей CP-X1HF,

прочтите настоящее руководство. Оно поможет Вам в эксплуатации

центрального громкоговорителя CP-X1HC и громкоговорителей

изделия фирмы SHARP.

окружающего звучания CP-X1HS.

Специальные примечания

“DTS” и “DTS Digital Surround” являются зарегистрированными

Защита от копирования:

торговыми марками компании Digital Theater System, Inc.

Данный аппарат поддерживает защиту от копирования Macrovision.

Если диск DVD содержит код защиты от копирования, то при копировании

содержимого такого диска DVD с помощью видеомагнитофона полученная

Изготовлено по лицензии фирмы Dolby Laboratories.

видеозапись не будет воспроизводиться нормально из-за кода защиты.

Долби, “Dolby”, “Pro Logic”, и символ с двойным “D”- товaрные знaки

фирмы Dolby Laboratories.

Патентная формула аппарата, патенты США № 4,631,603, 4,577,216,

4,819,098 и 4,907,093, лицензирована только для ограниченного

Информация об авторском праве:

просмотра.

I Несанкционированное копирование, вещание, публичный показ,

передача, публичное исполнение или сдача в аренду (независимо

В данном изделии используется технология защиты авторских прав,

от того, выполняются ли эти действия для получения прибыли)

защищенная формулой изобретения некоторых патентов США, а

содержимого дисков запрещено законом.

также правами на интеллектуальную собственность, принадлежащими

I Система оснащена технологией защиты от копирования,

компании Macrovision Corporation и другим правообладателям.

вызывающей значительное снижение качества изображения при

Использование данной технологии защиты авторских прав должно

Общая информация

копировании содержимого диска на видеоленту.

быть санкционировано компанией Macrovision Corporation и

предназначено только для домашнего и других ограниченных видов

просмотра, если компания Macrovision Corporation не выдала иное

разрешение. Инженерный анализ и разборка запрещены.

1

r_htx1hr_01_12_e.p65 11/30/04, 12:17 PM1

HT-X1H TINSRA007SJZZ

Картинка с сайта: emanuals.org

Принадлежности

HT-X1H

Проверьте, пожалуйста, наличие следующих принадлежностей.

Белый

Красный

(для левого

(для правого

фронтального

фронтального

Батарейки типа “ААА”

громкоговорителя)

громкоговорителя)

Пульт дистанционного

(UM-4, R03, HP-16 или

Рамочная АМ-антенна × 1 шт.

приблиз. 5 м.

приблиз. 5 м.

управления × 1 шт.

аналогичные) × 2 шт.

Синий

Серый

(для левого

(для правого

громкоговорителя

громкоговорителя

окружающего

окружающего

ЧМ-антенна × 1 шт. Кабель SCART × 1 шт. Сетевой шнур переменного

звучания)

звучания)

тока × 1 шт.

приблиз. 15 м.

приблиз. 15 м.

Зеленый

Общая информация

(для центрального

громкоговорителя)

Соединительный кабель

Шаблон для главного

Наклейка с названиями

приблиз. 5 м.

системы × 1 шт.

блока × 1 шт.

кнопок × 1 шт.

Соединительный кабель громкоговорителя × 5 шт.

Внимание:

Не используйте входящий в комплект сетевой шнур переменного тока с

другой аппаратурой. Это может повлечь поражение электрическим током

или возникновение пожара.

Примечание:

В комплект входят только перечисленные принадлежности.

2

r_htx1hr_01_12_e.p65 11/22/04, 12:49 PM2

HT-X1H TINSRA007SJZZ
