Инструкция и руководство для
Samsung BF641FST

10 страниц подробных инструкций и пользовательских руководств по эксплуатации на русском

представьте

возможности

Благодарим вас за покупку встраиваемого духового

шкафа компании SAMSUNG.
Зарегистрируйте ваш продукт на нашем веб-сайте

www.samsung.ru

Встроенный

духовой шкаф

Инструкция для

пользователя

BF641 SERIES

BF641-Series_BWT-00142J_RU.indd 1

2008-01-18 10:54:50



RU

Установка этого духового шкафа должна выполняться только квалифицированным

специалистом. Специалист по установке несет ответственность за подключение

изделия к сети переменного тока в соответствии с существующими правилами

по технике безопасности.

Электробезопасность

Если духовой шкаф был поврежден при транспортировке, не подключайте его.

● Подключение этого изделия к сети переменного тока должно выполняться только

техническим персоналом, имеющим специальную лицензию.

●

В случае неисправности или повреждения изделия не пытайтесь включать его.

●

Ремонт должен производиться только квалифицированным техническим персоналом.

Ремонт, выполняемый людьми, не имеющими необходимой квалификации, может

привести к серьезной опасности для вас и других людей. Если ваш духовой шкаф

нуждается в ремонте, свяжитесь с сервисным центром компании SAMSUNG или с вашим

дилером. Замена кабеля должна производиться квалифицированным специалистом.

●

Если электрический кабель (опция) имеет повреждение, его необходимо заменить.

●

Не допускайте прикосновения электрических выводов или кабелей к духовому шкафу.

●

Духовой шкаф должен подключаться к сети переменного тока с помощью

соответствующего автоматического выключателя или плавких предохранителей. Никогда

не используйте переходные штепсельные колодки или удлинители.

●

Табличка с паспортными данными расположена на правой стороне дверцы.

●

При проведении ремонта или чистки электропитание изделия должно быть отключено.

●

Будьте осторожны при включении электроприборов в розетки, расположенные рядом

с духовым шкафом.

ПРЕДУПРЕЖДЕНИЕ

Перед заменой электролампы отключите электропитание духового шкафа, чтобы

избежать поражения электрическим током. Во время работы духового шкафа

внутренние поверхности становятся очень горячими.

Как пользоваться этой инструкцией

Благодарим вас за покупку встраиваемого духового шкафа компании SAMSUNG.
В инструкции для пользователя содержится важная информация о мерах

безопасности, а также указания и рекомендации, предназначенные для того, чтобы

помочь вам в использовании и обслуживании вашего духового шкафа.
Перед началом использования вашего духового шкафа прочтите эту инструкцию

для пользователя, и сохраните ее для использования в дальнейшем.
В тексте используются следующие символы.

*

)

Важно

Примечание

Техника безопасности

BF641-Series_BWT-00142J_RU.indd 2

2008-01-18 10:54:51

Утилизация, Техника безопасности (продолжение) утилизация, Правила техники безопасности при использовании

Страница 3 Чат поддержки

• Изображение
• Текст



RU

Правила техники безопасности при использовании

● Этот духовой шкаф предназначен только для приготовления пищи в домашних условиях.
● Во время использования внутренние поверхности становятся горячими и могут вызвать ожоги. Не

прикасайтесь к нагревательным элементам или внутренним поверхностям духового шкафа до тех

пор, пока они не остынут.

● Никогда не храните воспламеняющиеся материалы в духовом шкафу.
● Поверхности духового шкафа становятся горячими во время его работы с высокой температурой

в течение длительного периода времени.

● Во время приготовления пищи будьте осторожны при открывании дверцы духового шкафа, так как

может произойти выброс струи горячего воздуха и пара.

● При приготовлении блюд, содержащих алкоголь, он может испаряться при высоких температурах.

Эти пары могут воспламениться при контакте с горячими элементами духового шкафа.

● Для вашей безопасности не используйте устройства, использующие для очистки струю воды или

пара высокого давления.

● При использовании духового шкафа дети должны находиться на безопасном расстоянии.
● Замороженные блюда, такие как пицца, необходимо приготовлять на большой решетке для гриля.

При использовании поддона для выпекания может произойти его деформация из-за большой

разницы температур.

● Не наливайте воду на дно духового шкафа, когда он горячий. Это может вызвать повреждение

эмалированной поверхности.

● Во время приготовления пищи дверца духового шкафа должна быть закрыта.
● Не покрывайте дно духового шкафа алюминиевой фольгой и не ставьте на нее поддоны или

формы для выпекания.

● Фруктовые соки могут оставить пятна, несмываемые с алюминиевых поверхностей духового

шкафа. При приготовлении сильно пропитанных пирожных используйте глубокий противень.

● Не ставьте посуду на открытую дверцу духового шкафа.
● Это изделие не предназначено для использования малолетними детьми или престарелыми без

соответствующего наблюдения со стороны взрослых для того, чтобы обеспечить использование

ими изделия безопасным образом.

● Родители должны следить за тем, чтобы малые дети не играли с духовкой.

Техника безопасности (продолжение)

Утилизация

Утилизация упаковочных материалов

● Все материалы, используемые для упаковки этого изделия, полностью пригодны для повторной

переработки.

● Утилизация упаковочных материалов должна производиться в соответствующие контейнеры на

вашем местном пункте утилизации мусора.

Утилизация вашего старого духового шкафа
ПРЕДУПРЕЖДЕНИЕ

Перед утилизацией старых электроприборов приведите их в неработоспособное состояние, чтобы

они не могли служить источником опасности.

Для этого отключите духовой шкаф от сети переменного тока и отрежьте кабель электропитания.

Для защиты окружающей среды важно правильно утилизировать старые электроприборы.

● Духовой шкаф нельзя выбрасывать вместе с бытовым мусором.
● Информацию о датах и местах, в которых централизованно производится утилизация, можно

получить в ваших местных органах власти или в организации, занимающейся утилизацией мусора.

BF641-Series_BWT-00142J_RU.indd 3

2008-01-18 10:54:51

Установка духового шкафа, Правила техники безопасности при установке, Технические характеристики

Подключение к сети переменного тока, Установка духовки в шкаф Чат поддержки

• Изображение
• Текст



RU

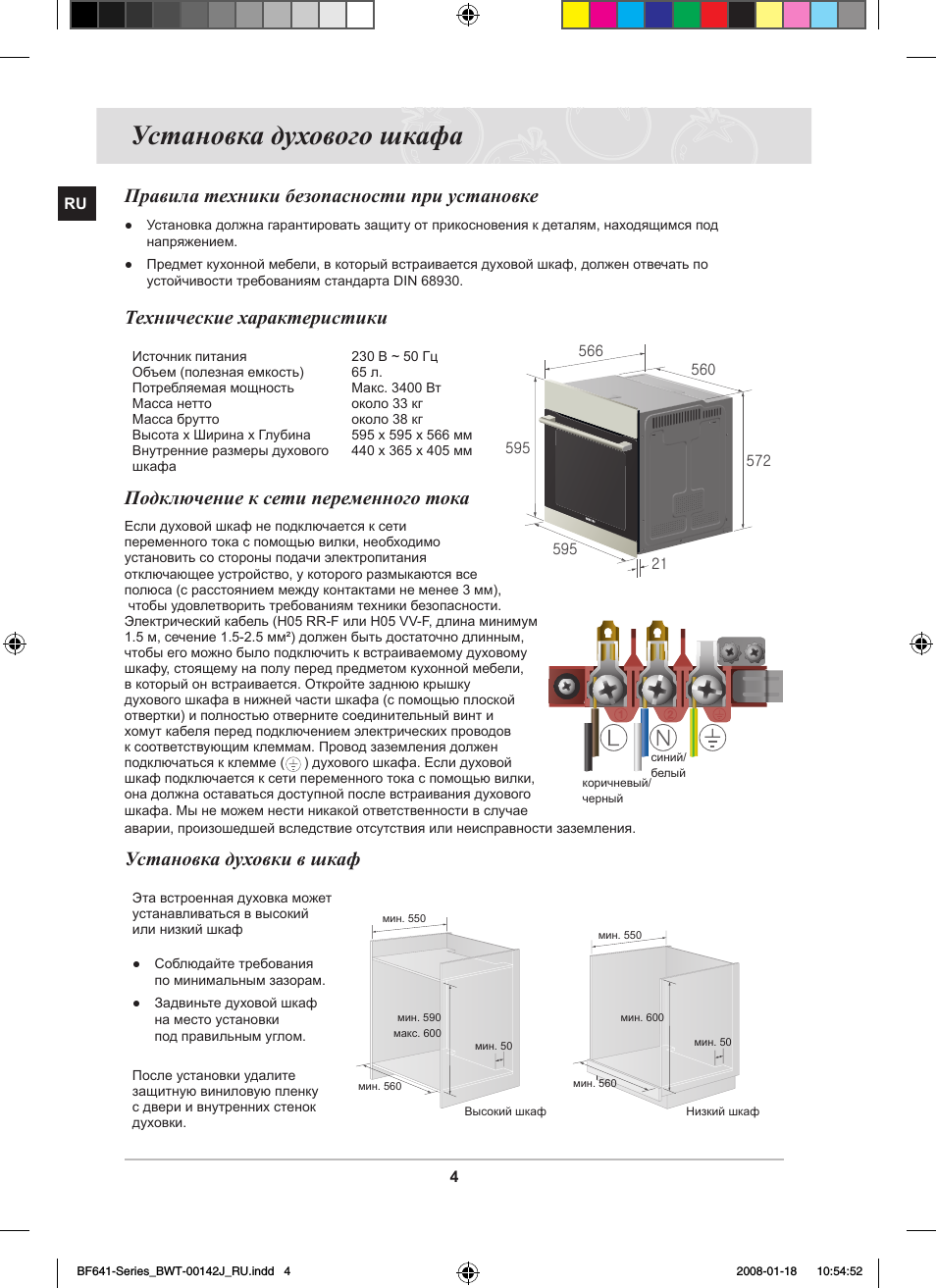

Установка духового шкафа

Правила техники безопасности при установке

● Установка должна гарантировать защиту от прикосновения к деталям, находящимся под

напряжением.

● Предмет кухонной мебели, в который встраивается духовой шкаф, должен отвечать по

устойчивости требованиям стандарта DIN 68930.

Технические характеристики

Источник питания

Объем (полезная емкость)

Потребляемая мощность

Масса нетто

Масса брутто

Высота х Ширина х Глубина

Внутренние размеры духового

шкафа

230 В ~ 50 Гц

65 л.

Макс. 3400 Вт

около 33 кг

около 38 кг

595 x 595 x 566 мм

440 x 365 x 405 мм

Подключение к сети переменного тока

Если духовой шкаф не подключается к сети

переменного тока с помощью вилки, необходимо

установить со стороны подачи электропитания

отключающее устройство, у которого размыкаются все

полюса (с расстоянием между контактами не менее 3 мм),

чтобы удовлетворить требованиям техники безопасности.

Электрический кабель (H05 RR-F или H05 VV-F, длина минимум

1.5 м, сечение 1.5-2.5 мм²) должен быть достаточно длинным,

чтобы его можно было подключить к встраиваемому духовому

шкафу, стоящему на полу перед предметом кухонной мебели,

в который он встраивается. Откройте заднюю крышку

духового шкафа в нижней части шкафа (с помощью плоской

отвертки) и полностью отверните соединительный винт и

хомут кабеля перед подключением электрических проводов

к соответствующим клеммам. Провод заземления должен

подключаться к клемме ( ) духового шкафа. Если духовой

шкаф подключается к сети переменного тока с помощью вилки,

она должна оставаться доступной после встраивания духового

шкафа. Мы не можем нести никакой ответственности в случае

аварии, произошедшей вследствие отсутствия или неисправности заземления.

Установка духовки в шкаф

Эта встроенная духовка может

устанавливаться в высокий

или низкий шкаф

● Соблюдайте требования

по минимальным зазорам.

● Задвиньте духовой шкаф

на место установки

под правильным углом.

После установки удалите

защитную виниловую пленку

с двери и внутренних стенок

духовки.

коричневый/
черный

синий/
белый

мин. 550

мин. 590

макс. 600

мин. 50

мин. 560

Высокий шкаф

Низкий шкаф

мин. 550

мин. 600

мин. 560

мин. 50

\]]

\]W

\^Y

\`\

\`\

YX

BF641-Series_BWT-00142J_RU.indd 4

2008-01-18 10:54:52



RU

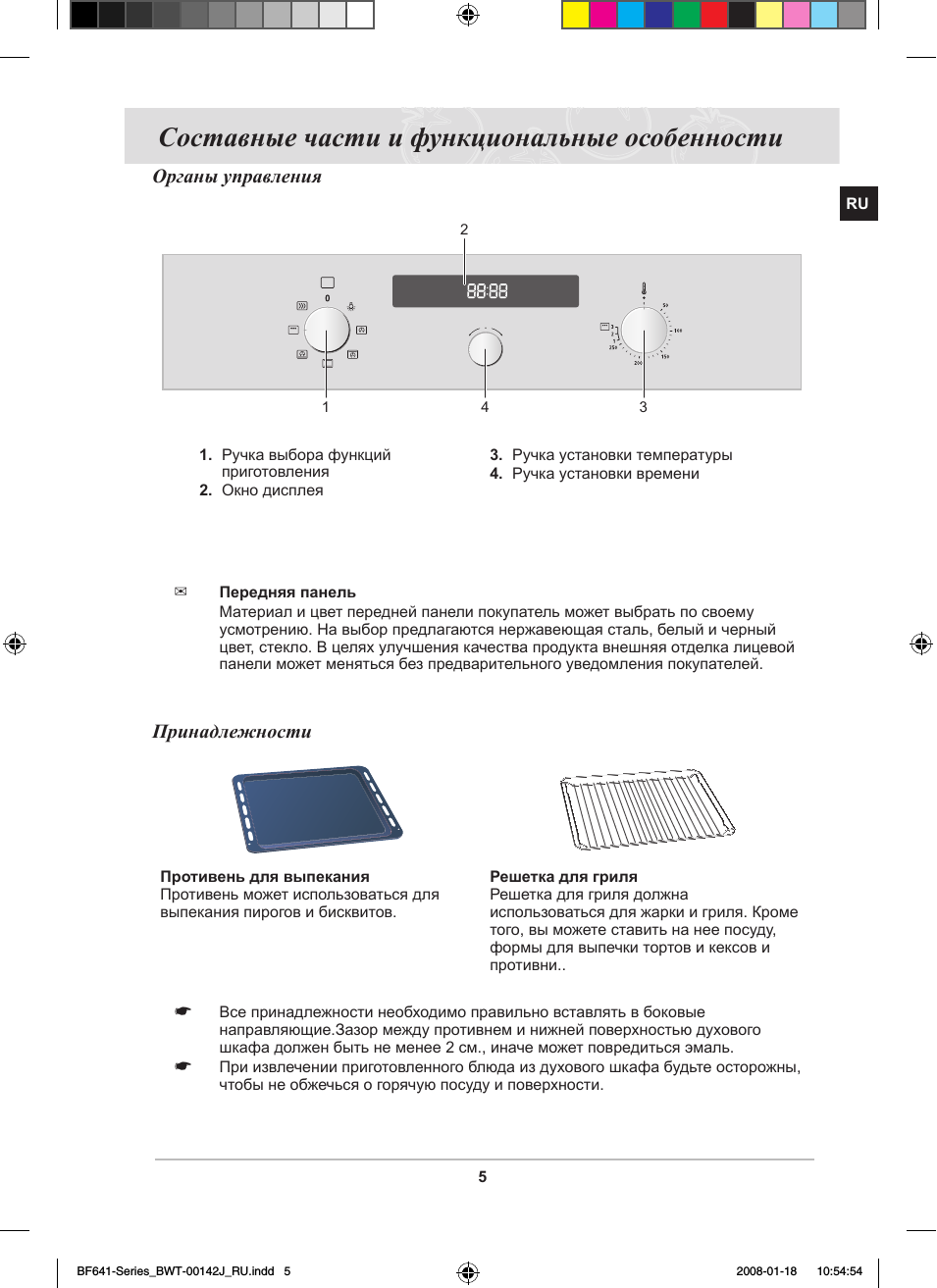

Составные части и функциональные особенности

Органы управления

1. Ручка выбора функций

приготовления

2. Окно дисплея

3. Ручка установки температуры

4. Ручка установки времени

)

Передняя панель

Материал и цвет передней панели покупатель может выбрать по своему

усмотрению. На выбор предлагаются нержавеющая сталь, белый и черный

цвет, стекло. В целях улучшения качества продукта внешняя отделка лицевой

панели может меняться без предварительного уведомления покупателей.

Принадлежности

Противень для выпекания

Противень может использоваться для

выпекания пирогов и бисквитов.

Решетка для гриля

Решетка для гриля должна

использоваться для жарки и гриля. Кроме

того, вы можете ставить на нее посуду,

формы для выпечки тортов и кексов и

противни..

*

Все принадлежности необходимо правильно вставлять в боковые

направляющие.Зазор между противнем и нижней поверхностью духового

шкафа должен быть не менее 2 см., иначе может повредиться эмаль.

*

При извлечении приготовленного блюда из духового шкафа будьте осторожны,

чтобы не обжечься о горячую посуду и поверхности.

2

3

4

1

BF641-Series_BWT-00142J_RU.indd 5

2008-01-18 10:54:54



RU

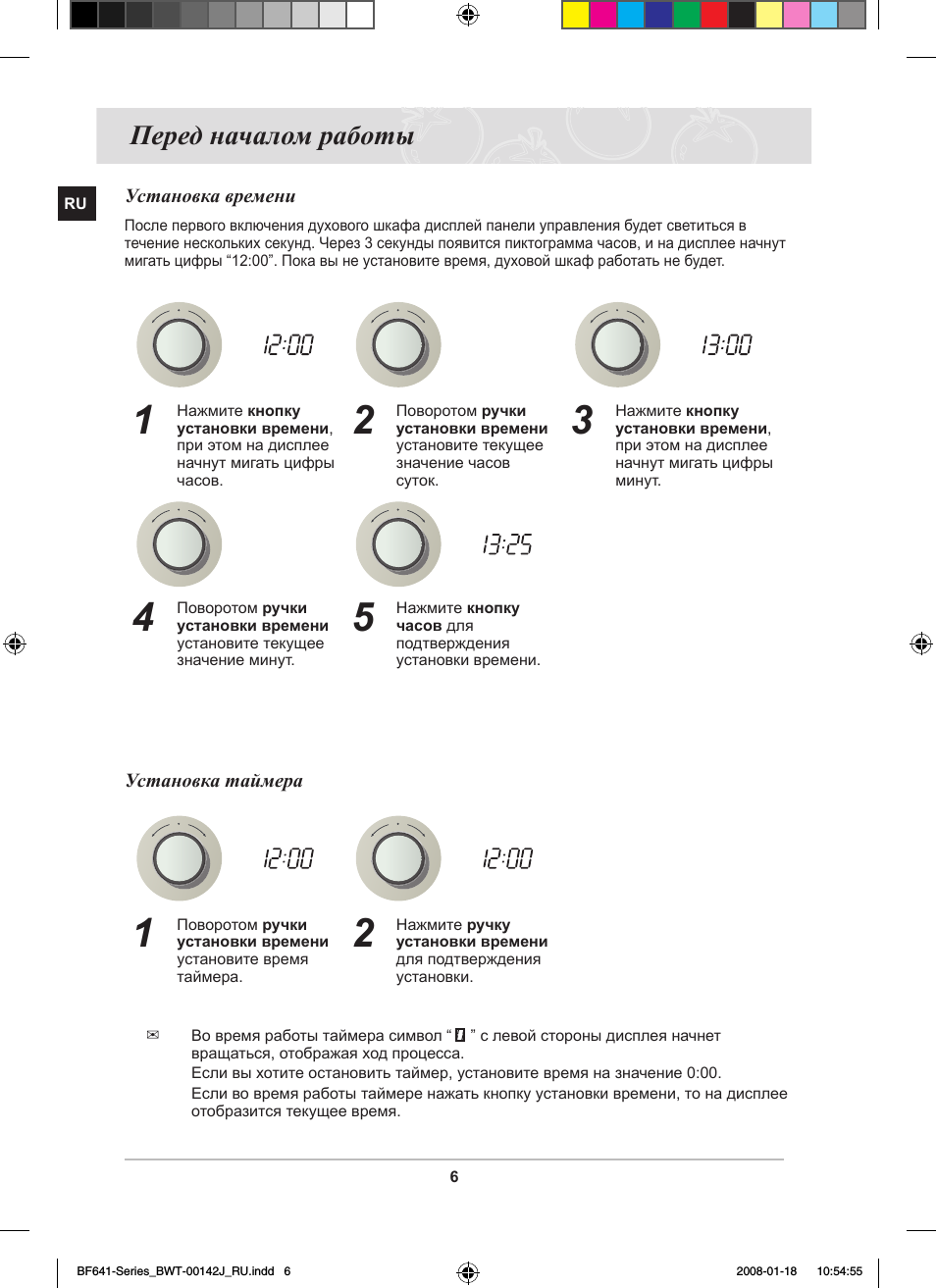

Перед началом работы

Установка времени

После первого включения духового шкафа дисплей панели управления будет светиться в

течение нескольких секунд. Через 3 секунды появится пиктограмма часов, и на дисплее начнут

мигать цифры “12:00”. Пока вы не установите время, духовой шкаф работать не будет.

1

Нажмите

кнопку

установки времени,

при этом на дисплее

начнут мигать цифры

часов.

2

Поворотом

ручки

установки времени

установите текущее

значение часов

суток.

3

Нажмите

кнопку

установки времени,

при этом на дисплее

начнут мигать цифры

минут.

4

Поворотом

ручки

установки времени

установите текущее

значение минут.

5

Нажмите

кнопку

часов для

подтверждения

установки времени.

Установка таймера

1

Поворотом

ручки

установки времени

установите время

таймера.

2

Нажмите

ручку

установки времени

для подтверждения

установки.

)

Во время работы таймера символ “ ” с левой стороны дисплея начнет

вращаться, отображая ход процесса.

Если вы хотите остановить таймер, установите время на значение 0:00.

Если во время работы таймере нажать кнопку установки времени, то на дисплее

отобразится текущее время.

BF641-Series_BWT-00142J_RU.indd 6

2008-01-18 10:54:55

7

RU

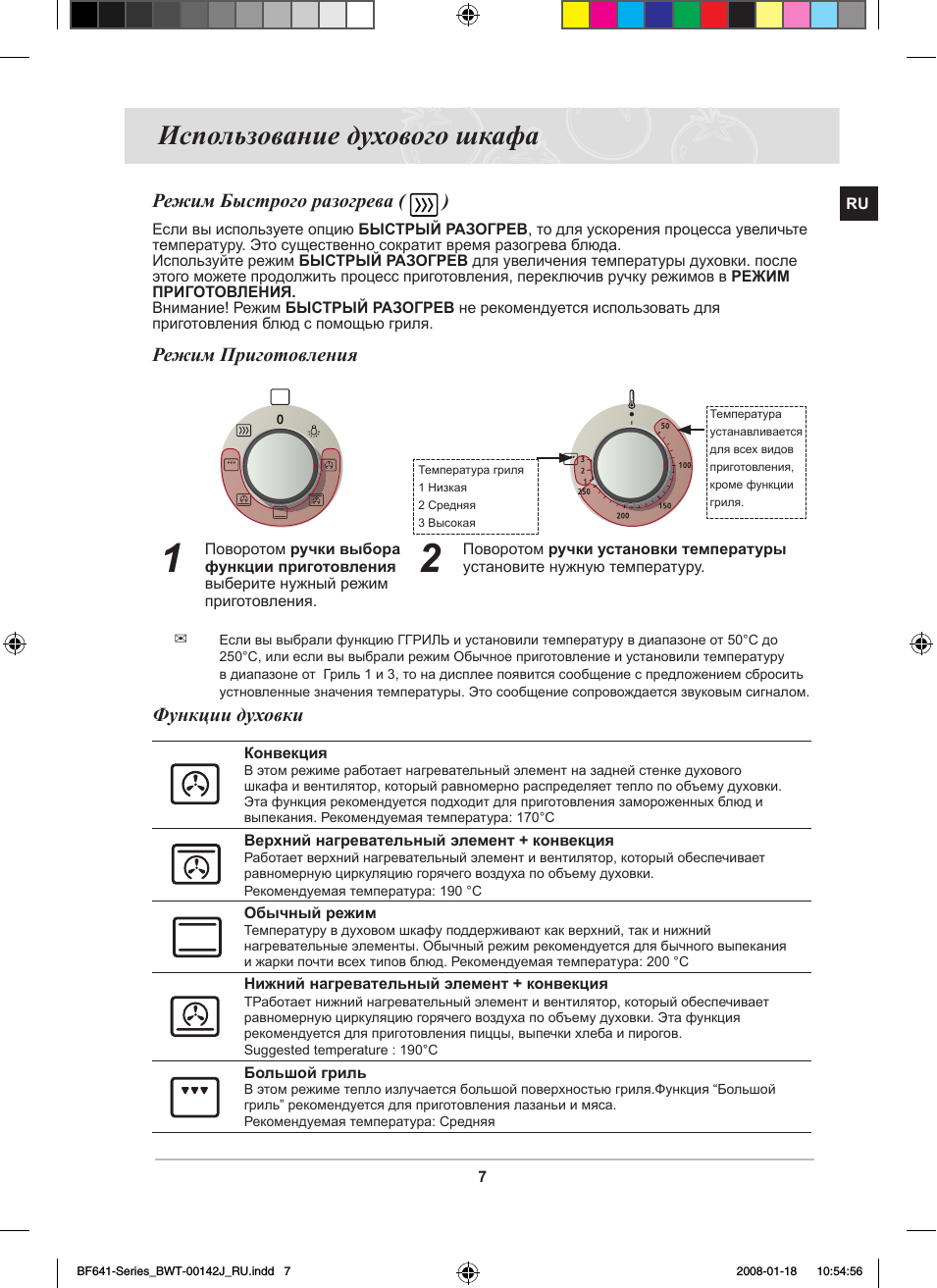

Использование духового шкафа

Режим Быстрого разогрева (

)

Если вы используете опцию

БЫСТРЫЙ РАЗОГРЕВ, то для ускорения процесса увеличьте

температуру. Это существенно сократит время разогрева блюда.

Используйте режим

БЫСТРЫЙ РАЗОГРЕВ для увеличения температуры духовки. после

этого можете продолжить процесс приготовления, переключив ручку режимов в

РЕЖИМ

ПРИГОТОВЛЕНИЯ.

Внимание! Режим

БЫСТРЫЙ РАЗОГРЕВ не рекомендуется использовать для

приготовления блюд с помощью гриля.

Режим Приготовления

Температура гриля
1 Низкая
2 Средняя
3 Высокая

Температура
устанавливается
для всех видов
приготовления,
кроме функции
гриля.

1

Поворотом

ручки выбора

функции приготовления

выберите нужный режим

приготовления.

2

Поворотом

ручки установки температуры

установите нужную температуру.

)

Если вы выбрали функцию ГГРИЛЬ и установили температуру в диапазоне от 50°C до

250°C, или если вы выбрали режим Обычное приготовление и установили температуру

в диапазоне от Гриль 1 и 3, то на дисплее появится сообщение с предложением сбросить

устновленные значения температуры. Это сообщение сопровождается звуковым сигналом.

Функции духовки

Конвекция

В этом режиме работает нагревательный элемент на задней стенке духового

шкафа и вентилятор, который равномерно распределяет тепло по объему духовки.

Эта функция рекомендуется подходит для приготовления замороженных блюд и

выпекания. Рекомендуемая температура: 170°С

Верхний нагревательный элемент + конвекция

Работает верхний нагревательный элемент и вентилятор, который обеспечивает

равномерную циркуляцию горячего воздуха по объему духовки.

Рекомендуемая температура: 190 °С

Обычный режим

Температуру в духовом шкафу поддерживают как верхний, так и нижний

нагревательные элементы. Обычный режим рекомендуется для бычного выпекания

и жарки почти всех типов блюд. Рекомендуемая температура: 200 °С

Нижний нагревательный элемент + конвекция

TРаботает нижний нагревательный элемент и вентилятор, который обеспечивает

равномерную циркуляцию горячего воздуха по объему духовки. Эта функция

рекомендуется для приготовления пиццы, выпечки хлеба и пирогов.

Suggested temperature : 190°C

Большой гриль

В этом режиме тепло излучается большой поверхностью гриля.Функция “Большой

гриль” рекомендуется для приготовления лазаньи и мяса.

Рекомендуемая температура: Средняя

BF641-Series_BWT-00142J_RU.indd 7

2008-01-18 10:54:56



RU

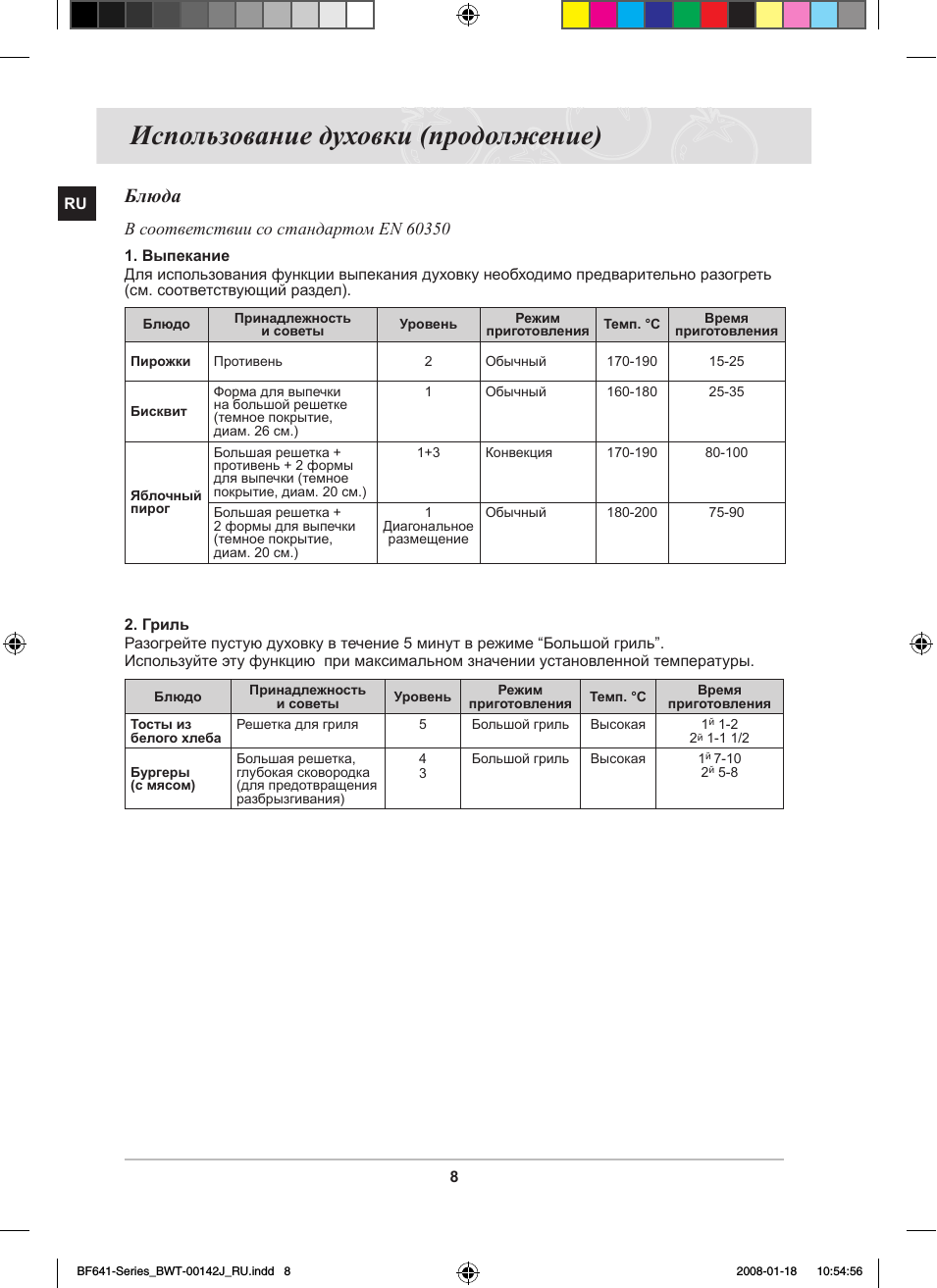

Использование духовки (продолжение)

Блюда

В соответствии со стандартом EN 60350

1. Выпекание

Для использования функции выпекания духовку необходимо предварительно разогреть

(см. соответствующий раздел).

Блюдо

Принадлежность

и советы

Уровень

Режим

приготовления Темп. °C

Время

приготовления

Пирожки

Противень

2

Обычный

170-190

15-25

Бисквит

Форма для выпечки

на большой решетке

(темное покрытие,

диам. 26 см.)

1

Обычный

160-180

25-35

Яблочный

пирог

Большая решетка +

противень + 2 формы

для выпечки (темное

покрытие, диам. 20 см.)

1+3

Конвекция

170-190

80-100

Большая решетка +

2 формы для выпечки

(темное покрытие,

диам. 20 см.)

1

Диагональное

размещение

Обычный

180-200

75-90

2. Гриль

Разогрейте пустую духовку в течение 5 минут в режиме “Большой гриль”.

Используйте эту функцию при максимальном значении установленной температуры.

Блюдо

Принадлежность

и советы

Уровень

Режим

приготовления Темп. °C

Время

приготовления

Тосты из

белого хлеба

Решетка для гриля

5

Большой гриль

Высокая

1

й

1-2

2

й

1-1 1/2

Бургеры

(с мясом)

Большая решетка,

глубокая сковородка

(для предотвращения

разбрызгивания)

4

3

Большой гриль

Высокая

1

й

7-10

2

й

5-8

BF641-Series_BWT-00142J_RU.indd 8

2008-01-18 10:54:56



RU

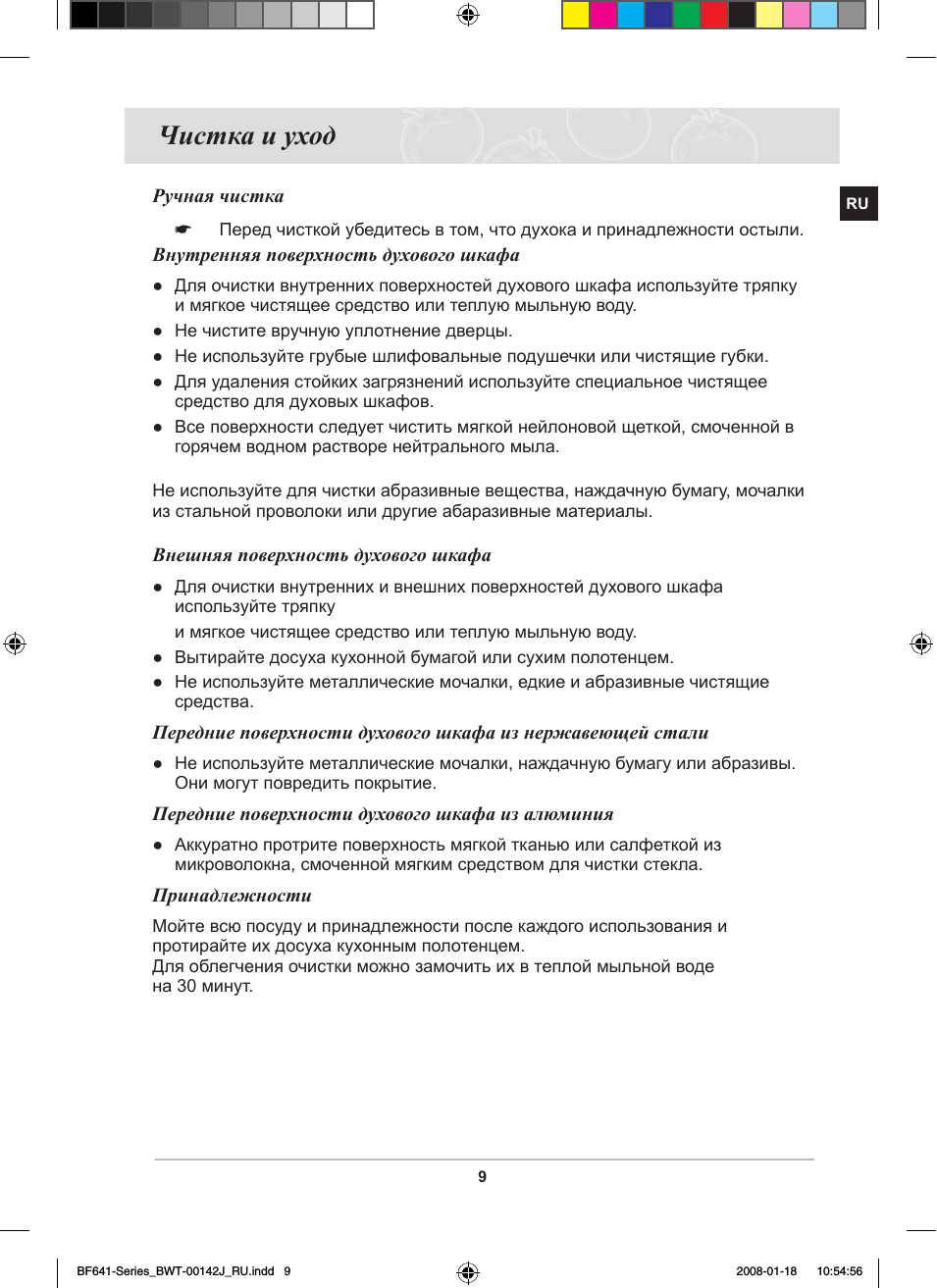

Ручная чистка

*

Перед чисткой убедитесь в том, что духока и принадлежности остыли.

Внутренняя поверхность духового шкафа

● Для очистки внутренних поверхностей духового шкафа используйте тряпку

и мягкое чистящее средство или теплую мыльную воду.

● Не чистите вручную уплотнение дверцы.
● Не используйте грубые шлифовальные подушечки или чистящие губки.
● Для удаления стойких загрязнений используйте специальное чистящее

средство для духовых шкафов.

● Все поверхности следует чистить мягкой нейлоновой щеткой, смоченной в

горячем водном растворе нейтрального мыла.

Не используйте для чистки абразивные вещества, наждачную бумагу, мочалки

из стальной проволоки или другие абаразивные материалы.

Внешняя поверхность духового шкафа

● Для очистки внутренних и внешних поверхностей духового шкафа

используйте тряпку

и мягкое чистящее средство или теплую мыльную воду.
● Вытирайте досуха кухонной бумагой или сухим полотенцем.
● Не используйте металлические мочалки, едкие и абразивные чистящие

средства.

Передние поверхности духового шкафа из нержавеющей стали

● Не используйте металлические мочалки, наждачную бумагу или абразивы.

Они могут повредить покрытие.

Передние поверхности духового шкафа из алюминия

● Аккуратно протрите поверхность мягкой тканью или салфеткой из

микроволокна, смоченной мягким средством для чистки стекла.

Принадлежности

Мойте всю посуду и принадлежности после каждого использования и

протирайте их досуха кухонным полотенцем.

Для облегчения очистки можно замочить их в теплой мыльной воде

на 30 минут.

Чистка и уход

BF641-Series_BWT-00142J_RU.indd 9

2008-01-18 10:54:56

10

RU

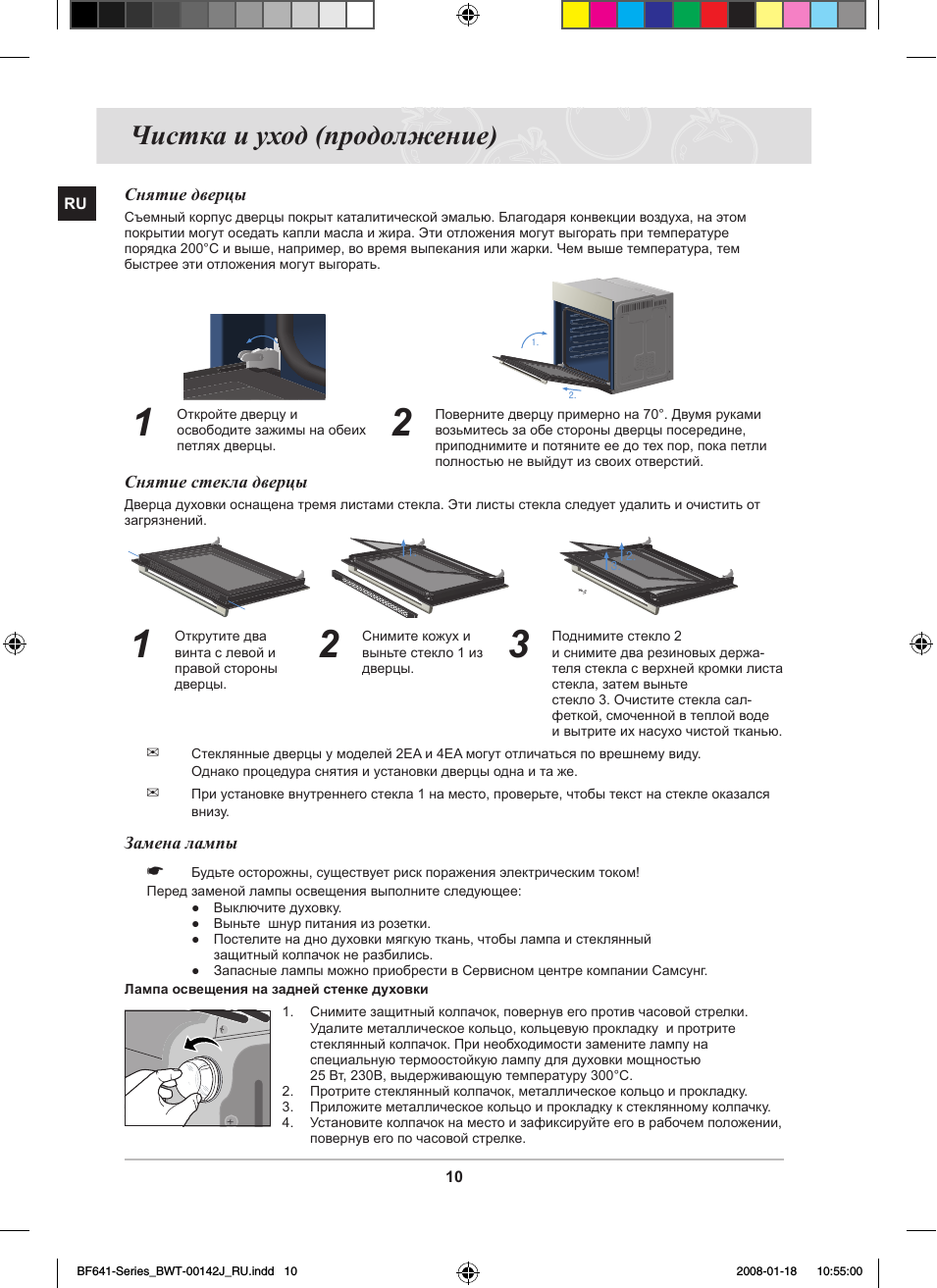

Снятие дверцы

Съемный корпус дверцы покрыт каталитической эмалью. Благодаря конвекции воздуха, на этом

покрытии могут оседать капли масла и жира. Эти отложения могут выгорать при температуре

порядка 200°C и выше, например, во время выпекания или жарки. Чем выше температура, тем

быстрее эти отложения могут выгорать.

XU

YU

1

Откройте дверцу и

освободите зажимы на обеих

петлях дверцы.

2

Поверните дверцу примерно на 70°. Двумя руками

возьмитесь за обе стороны дверцы посередине,

приподнимите и потяните ее до тех пор, пока петли

полностью не выйдут из своих отверстий.

Снятие стекла дверцы

Дверца духовки оснащена тремя листами стекла. Эти листы стекла следует удалить и очистить от

загрязнений.

YU

ZU

1

Открутите два

винта с левой и

правой стороны

дверцы.

2

Снимите кожух и

выньте стекло 1 из

дверцы.

3

Поднимите стекло 2

и снимите два резиновых держа-

теля стекла с верхней кромки листа

стекла, затем выньте

стекло 3. Очистите стекла сал-

феткой, смоченной в теплой воде

и вытрите их насухо чистой тканью.

)

Стеклянные дверцы у моделей 2EA и 4EA могут отличаться по врешнему виду.

Однако процедура снятия и установки дверцы одна и та же.

)

При установке внутреннего стекла 1 на место, проверьте, чтобы текст на стекле оказался

внизу.

Замена лампы

*

Будьте осторожны, существует риск поражения электрическим током!

Перед заменой лампы освещения выполните следующее:

● Выключите духовку.

● Выньте шнур питания из розетки.

● Постелите на дно духовки мягкую ткань, чтобы лампа и стеклянный

защитный колпачок не разбились.

● Запасные лампы можно приобрести в Сервисном центре компании Самсунг.

Чистка и уход (продолжение)

Лампа освещения на задней стенке духовки

1. Снимите защитный колпачок, повернув его против часовой стрелки.

Удалите металлическое кольцо, кольцевую прокладку и протрите

стеклянный колпачок. При необходимости замените лампу на

специальную термоостойкую лампу для духовки мощностью

25 Вт, 230В, выдерживающую температуру 300°С.

2. Протрите стеклянный колпачок, металлическое кольцо и прокладку.

3. Приложите металлическое кольцо и прокладку к стеклянному колпачку.

4. Установите колпачок на место и зафиксируйте его в рабочем положении,

повернув его по часовой стрелке.

XU

BF641-Series_BWT-00142J_RU.indd 10

2008-01-18 10:55:00

Нажмите на кнопку для помощи
